雰囲気制御&冷却下でのSEM分析(B0159)

雰囲気制御下での処理  クライオ加工  冷却  SEM: 走査電子顕微鏡法他

概要

大気に暴露すると変質してしまうリチウムイオン二次電池材料や、加工・観察時の熱で変質する有機系材料等の試料は、TEM・SEMを用いて内部構造を観察することが困難でした。
大気暴露することなく(雰囲気制御)FIB付き高分解能SEM装置で観察することで、粒子や電解質等の内部構造を知ることが出来ます。また冷却にも対応しており、熱による変質も抑えることが可能です。

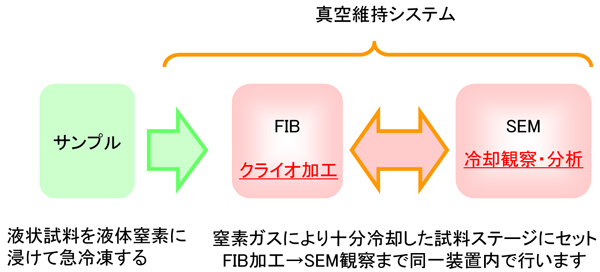

サンプル受領から観察までの流れ

データ

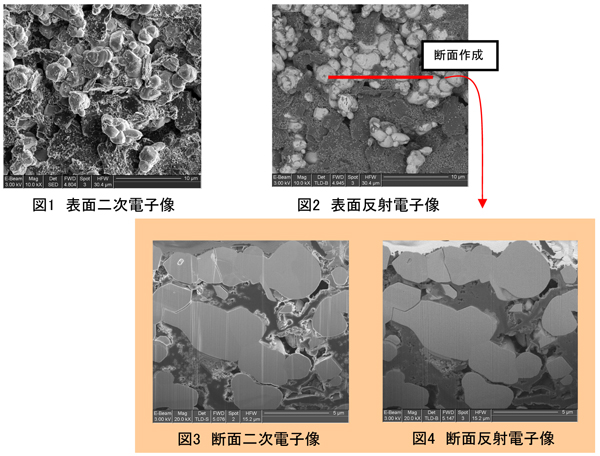

リチウムイオン二次電池の正極

MST技術資料No.B0159
掲載日2011/06/09
測定法・加工法[SEM]走査電子顕微鏡法
雰囲気制御下での処理
クライオ加工
製品分野二次電池
バイオテクノロジ
化粧品
日用品
分析目的形状評価
製品調査
