燃料電池用触媒の分析(C0144)

Ptの酸化状態評価、Pt粒子の形態観察/凝集評価が可能です

概要

燃料電池の電極は、カーボン担体に触媒であるPt粒子が担持された構造をしています。Ptの評価法として状態分析にはXPS分析、形態観察にはTEM観察が有効です。Pt触媒の酸化（被毒）や凝集（比表面積低下）などのPt触媒の劣化についてもこれらの手法で評価可能です。
角度を変えながら撮影した画像を再構築することによりPt粒子の三次元像を得ています。

データ

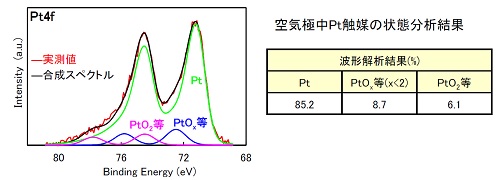

状態分析：XPS

形態観察：TEM

この分析事例のPDFファイルを開く燃料電池用触媒の分析

燃料電池用触媒の分析

MST技術資料No.	C0144
掲載日	2010/01/01
測定法・加工法	［XPS］X線光電子分光法［(S)TEM］（走査）透過電子顕微鏡法
製品分野	燃料電池
分析目的	化学結合状態評価形状評価
