Dynamic-SIMSによる歯科インプラントの評価(C0519)

不純物元素の定量評価が可能

MST技術資料No.C0519
掲載日2018/05/31
測定法・加工法[SIMS]二次イオン質量分析法
製品分野化粧品
その他
分析目的微量濃度評価
組成分布評価
製品調査

概要

歯科インプラントとは、虫歯や歯周病などにより歯を失った場合に顎の骨に埋め込む人工的な器具です。インプラントは生体に直接埋め込むため、その安全性評価が重要です。
本資料では、Dynamic-SIMSにより不純物元素の定量を行った事例をご紹介します。分析結果より、主成分であるTiの他に、O,Feが含まれていることが分かりました。
Dynamic-SIMSでは深さ数μmの領域の元素分布をppm~ppbのオーダーで評価することが可能です。

データ

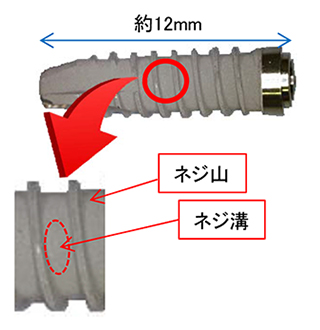

測定箇所

ネジ溝の箇所の分析を行いました。
※ネジ山の評価も可能です。

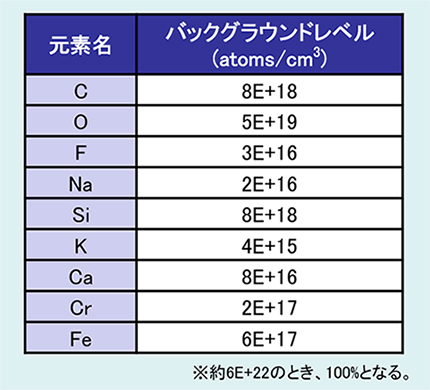

表1 Ti中の検出下限・バックグラウンドレベル目安

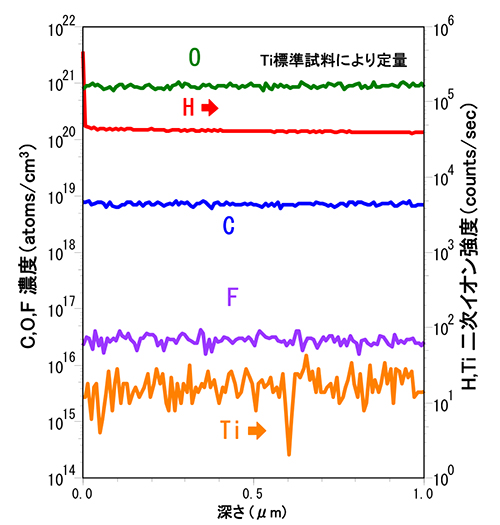

図1 デプスプロファイル(負イオン検出)

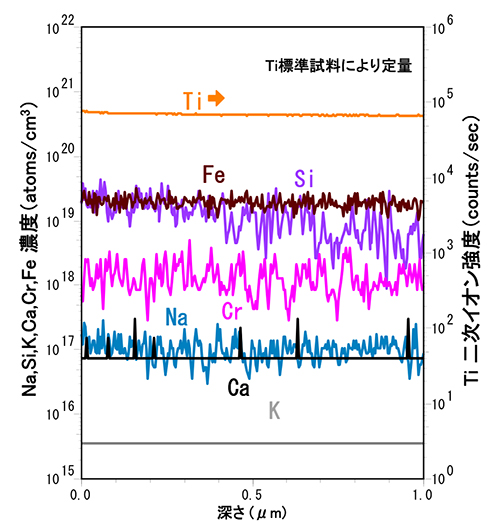

図2 デプスプロファイル(正イオン検出)
