リチウムイオン電池の高分解能X線CT観察(C0684)

非破壊で電池内部の層構造・異常箇所を確認できます

概要

リチウムイオンポリマー電池は、モバイルバッテリーや電子機器などの身近な製品に幅広く利用されています。
本資料では、ラミネート型のリチウムイオンポリマー電池をX線CTで分析した事例を紹介します。X線CTを用いることで、20mmx40mmの電池を破壊せずに内部構造を観察し、数μmの異物や空隙の有無・位置を確認することが可能です。

データ

リチウムイオン電池のX線CT観察

リチウムイオン電池の外観とX線CT画像

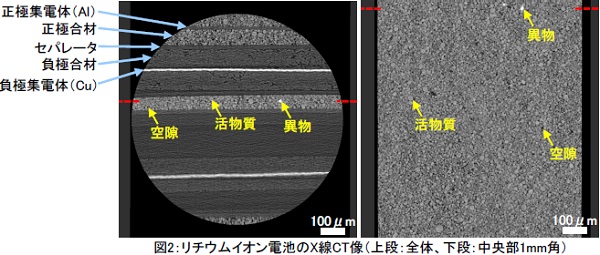

リチウムイオン電池の中央部X線CT画像

ラミネートフィルムに封止された状態のまま電池内部の微小構造を確認

MST技術資料No.C0684
掲載日2023/01/12
測定法・加工法X線CT法
製品分野二次電池
分析目的形状評価
構造評価
製品調査
