X線CTを用いたin situ測定の受託分析サービス(B0258)

加熱/冷却や応力・圧縮の負荷状態での三次元構造観察が可能です

MST技術資料No.B0258
掲載日2020/09/03
測定法・加工法X線CT法
製品分野製造装置・部品
バイオテクノロジ
医薬品
化粧品
日用品
食品
分析目的形状評価

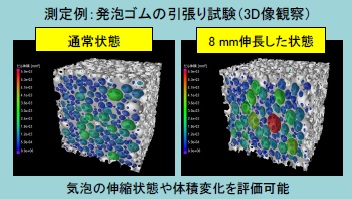

引張り試験

試料を引張る方向に応力を印加した状態でX線CT測定をすることが可能です。
X線CTを用いたin situ測定の受託分析サービス ●最大印加応力: 5 kN
●引張り可能な長さ: 最大10 mm
●設置可能な試料寸法
・幅 20 mm 以内
・高さ 37 mm ~ 42 mm
・厚さ 2 mm 以内
(高さ方向が応力印加方向)
※下記の温度調節との併用はできません

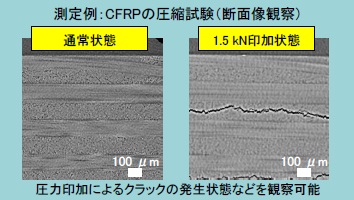

圧縮試験

試料を圧縮する方向に圧力を印加した状態でX線CT測定をすることが可能です。
X線CTを用いたin situ測定の受託分析サービス ●最大印加圧力: 5 kN
●圧縮可能な長さ: 最大10 mm
●設置可能な試料寸法
・底面 φ28 mm 以内
・高さ 15 mm 以内
(高さ方向が圧力印加方向)
※下記の温度調節との併用が可能です

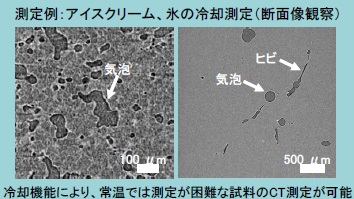

温度調節

ステージの温度を調節した状態でX線CT測定をすることが可能です。
X線CTを用いたin situ測定の受託分析サービス ●ステージ温度範囲:
-20 ℃ ~ 160 ℃
●設置可能な試料寸法
・底面 φ28 mm 以内
・高さ 15 mm 以内





X線CT手法はこちらから
