2018年4月2日、MSTは最新型の加工・分析装置を導入し非破壊分析サービスを開始します。電子デバイス・医薬品・食品の製品開発・品質管理など幅広い分野を対象に分析サービスを提供します。
提供の背景
非破壊分析は、製品を破壊することなく内部の状態を可視化する技術です。MSTはこれまで電子顕微鏡観察・質量分析等の破壊を伴う分析手法を主として受託サービスを展開しておりましたが、電子デバイスを破壊せず観察したいという顧客ニーズが近年増加しておりました。また、電子デバイス以外の分野においても、医薬品・医療機器部品の形状確認、食品内部に含まれる構成原料の分布観察、空洞有無確認などの要望が増えつつある状況がありました。
今回ＭＳＴでは最新型の加工・分析装置を導入し、非破壊分析の実施が可能となりました。受託による分析サービスをご提供いたします。
今回導入の装置

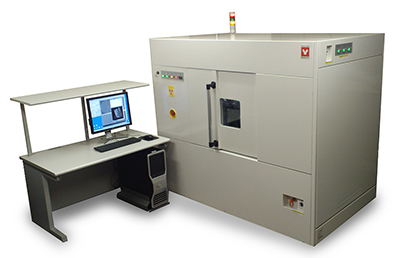

X線CT
X線照射により試料内部構造の二次元透過像を取得。試料を回転させた連続撮影データから、三次元CT画像を生成します。
金属材料はもとより、樹脂やカーボン素材等の有機系素材に威力を発揮します。
| 管電圧 |
30～160(kV) |
搭載可能サンプルサイズ、
重量 |
Φ150mm×高さ150mm 、
2kg |
| 最小ボクセル（空間分解能） |
0.1μm |

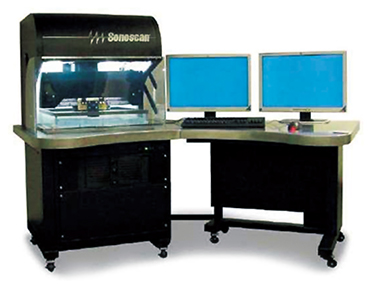

超音波顕微鏡
試料に超音波を照射し、その反射波を検出。超音波は空気層で強い反射を起こすため、試料内部の空隙やクラックの観察が可能です。
| 周波数 |
15～230(MHz) |
| 搭載可能サンプルサイズ |
308mm□（高さ5cmまで） |
| 備考 |
水をかけ流しながら測定可能 |

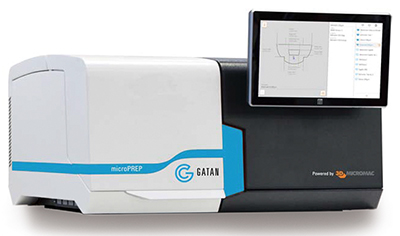

レーザー加工機
国内初導入機種(※)。FIBに比べ104倍の加工スピード。
X線CT用試料の着目箇所以外を削る事で不要な部分の映り込みを無くし、鮮明なCT画像の取得が可能です。
※株式会社ナノテクソリューションズ調べ（2018年3月時点）
適用例
電子デバイス関連
- 半導体パッケージの内部ボイド、クラック、異物解析
- BGA実装品のはんだ剥離調査
- 樹脂内部の空孔率の調査
- レーザー孔の形状調査
自動車部品・バッテリー関連
- ボディー等の溶接部観察/解析
- 小型Liイオン電池の不良解析
- 樹脂内フィラーの分散度観察
- 樹脂成型品の繊維配向観察
医薬品・医療機器関連
- 錠剤の皮膜調査
- 錠剤内部のクラック、ボイド、空孔解析
- カテーテル等の内径調査 etc.
解析例

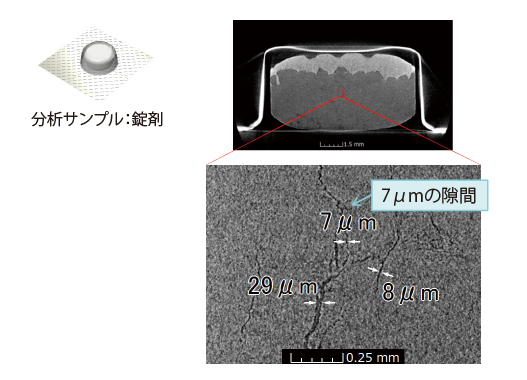

X線CTによる錠剤内部のイメージング分析
非破壊で錠剤内部の構造を可視化しました。
内部に存在する隙間のサイズが確認できました。

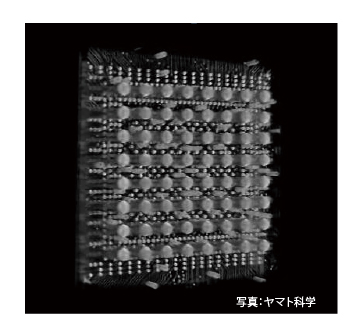

X線CTによるGPUの非破壊3D形状観察
パッケージを開封せず内部構造を観察しました。
内部の電極構造を立体的に確認することができます。
ご依頼方法
MSTは、お客様からお預かりした材料・製品の機器分析を承ります。
お問い合わせから納品までの流れ
分析をご検討の際は、まずはお問い合わせください。
専任の担当者が適切な分析プランをご提案します。
分析に関するお問い合わせ・お申し込み

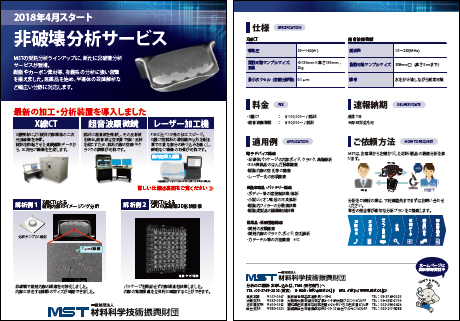

ご案内資料 ダウンロード
