SSDP-SIMSによるゲート電極から基板へのBの突き抜け量評価(C0028)

SSDP-SIMSによる測定面の凹凸・高濃度層の影響を避けた測定

概要

基板側からSIMS分析(SSDP-SIMS)を行うことで、表面の凹凸・スパッタに伴う表面側高濃度層からのノックオンの影響を受けない測定が可能です。ゲート電極(BドープPoly-Si)から基板へのボロンの突き抜け量を評価しました。基板側からの測定ではノックオンなどの影響が見られず、より正確な突き抜け量評価が可能であることがわかります。このように、バリアメタルのバリア性・Low-k膜中への金属の入り込み・凹凸のあるシリサイド直下の評価にSSDP-SIMSが有効です。

データ

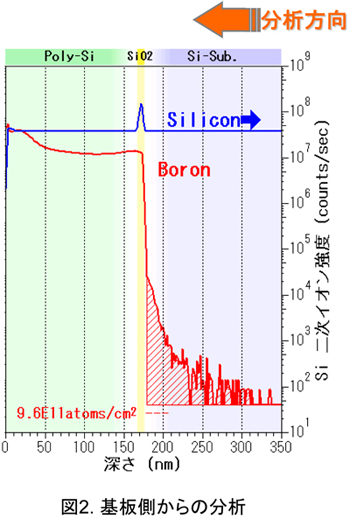

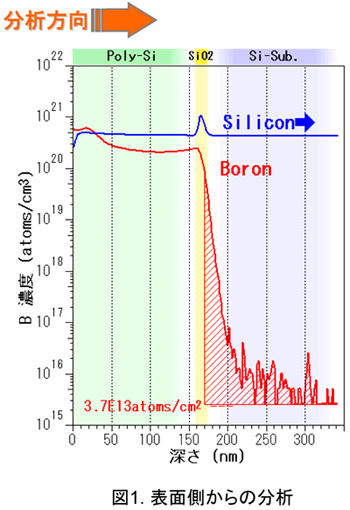

表面側からの分析においてはノックオンなどの影響と突き抜けの切り分けが出来ておりませんが、基板側からの分析においては突き抜け量の評価ができました。

MST技術資料No.C0028
掲載日2020/05/06
測定法・加工法[SIMS]二次イオン質量分析法
[SSDP用加工]基板側からの測定用加工
製品分野LSI・メモリ
分析目的組成評価・同定
微量濃度評価
組成分布評価
