低温PL・SIMS分析によるSi基板に含まれる格子間型炭素の評価(C0481)

Si基板に含まれる微量な炭素の確認が可能です

概要

Siにイオンや電子線等を照射すると、Siに僅かに含まれる「格子置換型炭素」の一部が「格子間型炭素」に変化します。この格子間型炭素がデバイスの電気特性に影響を与えているとされています。
格子間型炭素に関連する挙動は低温PL分析で非常に感度良く観測することが可能であり、SIMS分析の下限以下の微量な炭素についての知見を得ることが可能です。
本資料では、イオン注入を行ったSi基板について低温PL分析とSIMS分析を行い確認した例を示します。

データ

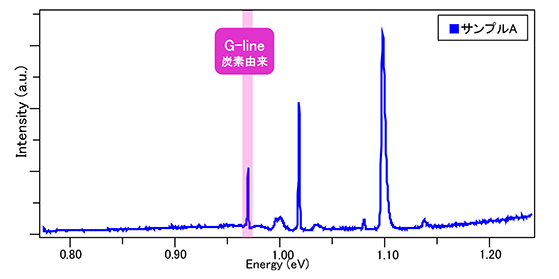

低温PL分析結果

SIMS分析結果

表1 各試料の炭素・酸素濃度(atoms/cm3)
  • ※1 炭素濃度の検出下限は約5.0E+14(atoms/cm3)以下
  • ※2 本サンプルの酸素濃度は検出下限以下

低温PL分析では格子間型炭素に関連するピーク(G-line)が確認されました。
低温PL分析では、Si基板に含まれる非常に微量な炭素の量(SIMS分析の検出下限以下)に関する知見を得ることが可能です。※定量は不可となります。

酸素濃度や試料の処理状況(特に試料への加熱有無)等によってピークの検出状況が大幅に変動するため、可否についてはお気軽にご相談ください。

MST技術資料No.C0481
掲載日2020/05/06
測定法・加工法[SIMS]二次イオン質量分析法
[PL]フォトルミネッセンス法
製品分野LSI・メモリ
パワーデバイス
電子部品
太陽電池
分析目的微量濃度評価
構造評価
故障解析・不良解析

関連する分析事例

イメージ 掲載日 タイトル 測定法・加工法 製品分野 分析目的
ノーマリーオフ型GaN HEMT二次元電子ガス層評価 2023/11/30 ノーマリーオフ型GaN HEMT二次元電子ガス層評価(C0702) [SIMS]二次イオン質量分析法
[(S)TEM](走査)透過電子顕微鏡法
[SCM]走査型静電容量顕微鏡法・[SNDM]走査型非線形誘電率顕微鏡法
[SMM]走査型マイクロ波顕微鏡法
パワーデバイス
微量濃度評価
形状評価
構造評価
製品調査
深紫外LED中Mgの深さ方向濃度分析 2023/03/23 深紫外LED中Mgの深さ方向濃度分析(C0692) [SIMS]二次イオン質量分析法
パワーデバイス
光デバイス
照明
ディスプレイ
微量濃度評価
製品調査
不純物評価・分布評価
第一原理計算によるワイドギャップ半導体 窒化ガリウム(GaN)における欠陥準位の解析 2022/12/08 第一原理計算によるワイドギャップ半導体 窒化ガリウム(GaN)における欠陥準位の解析(C0680) [PL]フォトルミネッセンス法
計算科学・AI・データ解析
パワーデバイス
太陽電池
酸化物半導体
その他

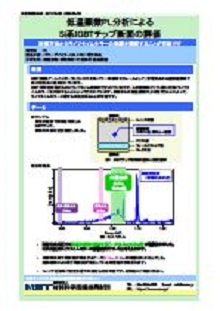

低温顕微PL分析によるSi系IGBTチップ断面の評価 2020/05/06 低温顕微PL分析によるSi系IGBTチップ断面の評価(C0485) [PL]フォトルミネッセンス法
