SSDP-SIMSによるSi基板へのGa,Alの拡散評価(C0267)

SSDP-SIMSによる高濃度層の影響を避けた測定

概要

コスト低減の観点から、GaNを材料としたパワーデバイスの基板には高抵抗Si基板の活用が期待されて
います。しかしながら、高温で成膜する際にAl,GaがSi基板表面に拡散してしまうと、低抵抗層が形成され、
リークの原因と言われております。
そこで、Si基板中へのAl,Gaの拡散の有無を評価するため、SIMS分析を行った事例をご紹介します。
微量の拡散を正確に評価するため、Si基板側からGaN層に向けて測定を行いました。

データ

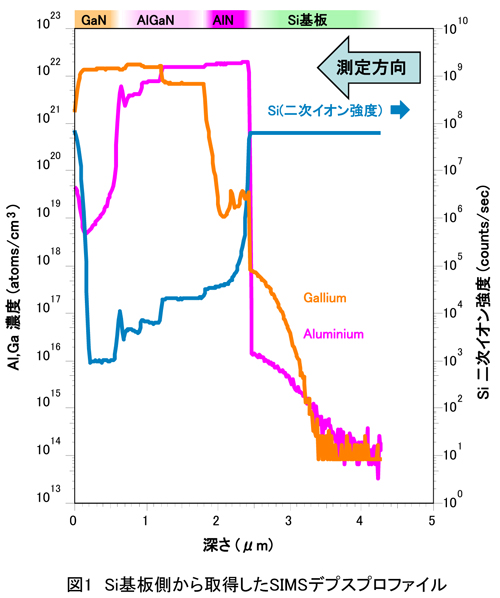

基板側からの測定(SSDP-SIMS分析)により、Si基板中へAl,Gaがμmオーダーで拡散している様子が確認できました。
このようにSIMS分析では、低濃度(ppb~ppm)の不純物の深さ方向分布を得ることができます。

MST技術資料No.C0267
掲載日2012/11/29
測定法・加工法[SIMS]二次イオン質量分析法
[SSDP用加工]基板側からの測定用加工
製品分野パワーデバイス
光デバイス
照明
分析目的微量濃度評価
