リートベルト解析法による粉末結晶材料の構造精密化(C0577)

粉末X線回折データから結晶構造の精密化が可能です

MST技術資料No.	C0577
掲載日	2020/04/30
測定法・加工法	［XRD］X線回折法計算科学・データ解析
製品分野	二次電池ディスプレイバイオテクノロジ医薬品化粧品
分析目的	構造評価

概要

本資料では、リチウムイオン二次電池の正極活物質として利用されているLi(Ni,Mn,Co)O₂の粉末X線回折データに対するリートベルト解析事例を紹介します。
シミュレーションによって実測の粉末X線回折データを再現するような結晶構造モデルを求めることで、格子定数・各サイトの占有率・カチオンミキシングの割合などの結晶構造パラメーターを精密に算出することが可能であり、これらを基に材料物性を考察することができます。

データ

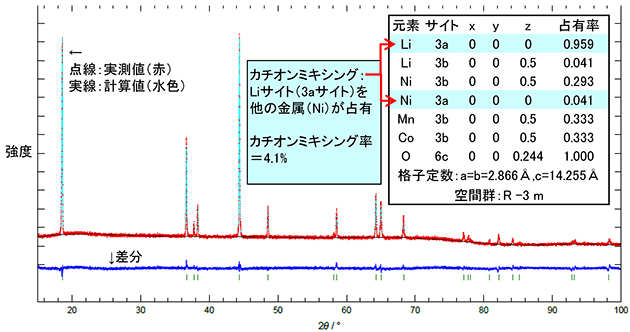

図1　粉末X線回折データのリートベルト解析結果

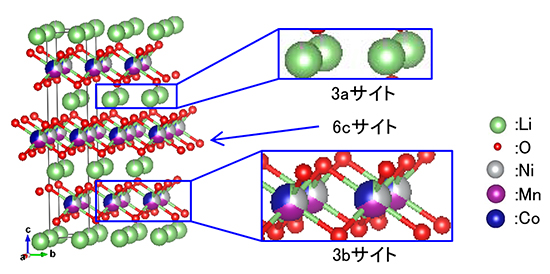

図2　リートベルト解析によって得られたLi(Ni,Mn,Co)O₂の結晶構造※

3a,3bサイトの色の割合は、各サイトにおける各元素の占有率を表します。

※VESTA(https://jp-minerals.org/vesta/jp/)を利用

この分析事例のPDFファイルを開くリートベルト解析法による粉末結晶材料の構造精密化
