a-Si薄膜太陽電池中のドーパント濃度分布評価(C0233)

対象元素に応じて測定条件を選択

MST技術資料No.	C0233
掲載日	2012/05/03
測定法・加工法	［SIMS］二次イオン質量分析法その他
製品分野	太陽電池
分析目的	微量濃度評価

概要

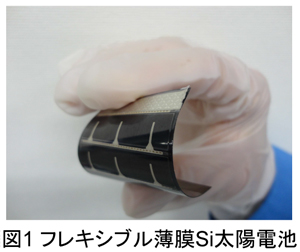

フレキシブル薄膜Si太陽電池において、a-Si（アモルファスシリコン）中のドーパントの濃度分布を定量的に評価した事例をご紹介します。樹脂で封止されたサンプルを解体し、SIMS分析を行いました。

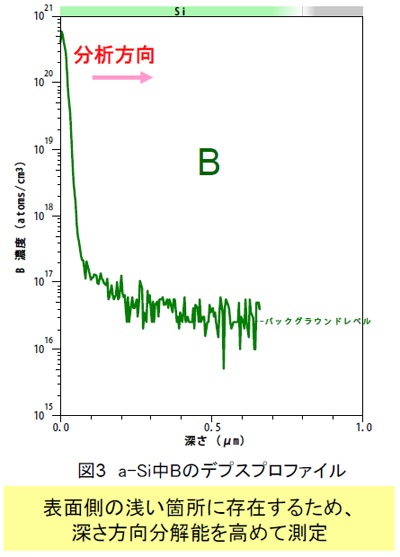

Bの分析（図3）では表面側の浅い箇所に存在するため、深さ方向分解能を高めて測定を行いました。

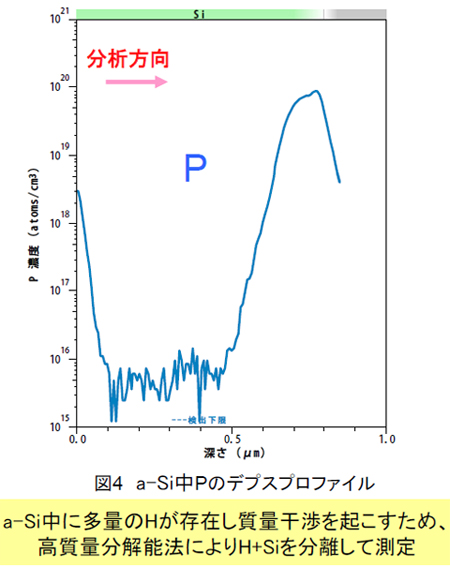

Pの分析（図4）ではa-Si中に多量のHが存在して質量干渉を起こすため、高質量分解能法によりH+Siを分離してPのみを検出する条件で測定を行いました。

データ

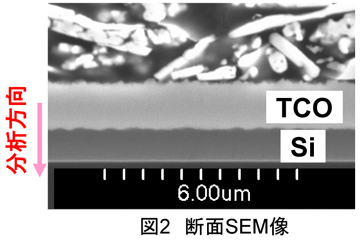

分析サンプル概要

SIMS分析結果

この分析事例のPDFファイルを開く a-Si薄膜太陽電池中のドーパント濃度分布評価
