リチウムイオン二次電池正極材の立体構造観察・解析(C0617)

二次電池の活物質の分布・構造を三次元で評価可能

概要

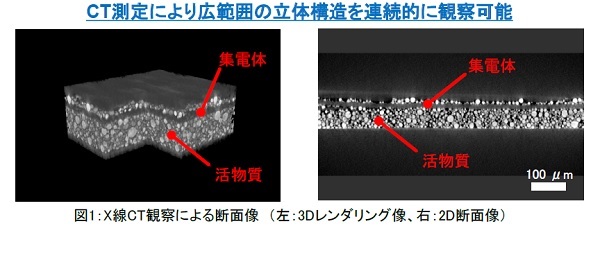

リチウムイオン二次電池（以下、LIB）の正極に用いられる活物質の構造が電池性能に影響を与えます。X線CT法を用いることで、活物質の三次元観察画像が取得でき、任意箇所の断面を観察することが可能です。また、取得した三次元画像について画像解析を行うことで、種々の構造的特徴を数値化することが可能です。本事例では、LIBの正極材部分をX線CT観察し、活物質の粒子体積分布の評価を行いました。

データ

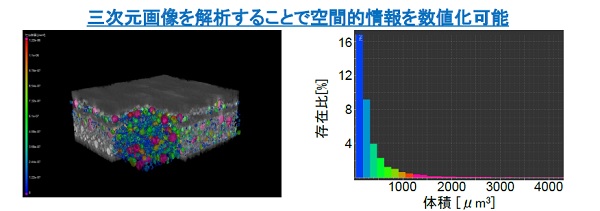

図2：活物質粒子の三次元画像解析結果
（左：粒子サイズごとに着色したレンダリング像、右：粒子サイズのヒストグラム）

この分析事例のPDFファイルを開くリチウムイオン二次電池正極材の立体構造観察・解析

MST技術資料No.	C0617
掲載日	2020/08/27
測定法・加工法	X線CT法
製品分野	二次電池
分析目的	形状評価構造評価製品調査
