nanoTAによる局所熱特性評価(B0261)

局所熱分析システム (Nanoscale Thermal Analysis )

MST技術資料No.B0261
掲載日2020/10/01
製品分野その他
分析目的その他

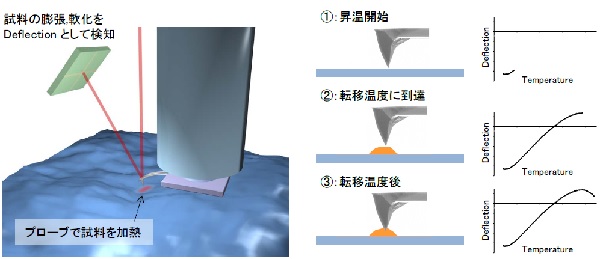

nanoTA 測定原理

試料表面の局所における、熱特性(ガラス転移,軟化温度,融解温度,膨張傾向)を測定する熱分析法です。試料表面に接地するプローブを加熱し、試料表面の温度を変化させます。図中では①昇温時試料膨張がはじまり、②転移温度に到達するまでDeflectionが変化、③転移温度後変化した試料へプローブの侵入を示しております。温度変化時のDeflectionをモニタリングし、測定点ごとに転移温度をマッピングデータを取得することも可能です。

PDMSのAFMによる動的粘弾性評価 【AFM-DMA】

分析事例

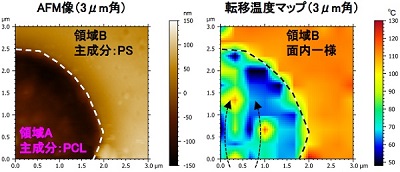

ポリカプトラクトン(PCL)/ポリスチレン(PS)のコンポジット薄膜の転移温度マッピング評価

PDMSのAFMによる動的粘弾性評価 【AFM-DMA】 PDMSのAFMによる動的粘弾性評価 【AFM-DMA】
領域Aに面内分布あり、PCLとPSの混在が示唆される

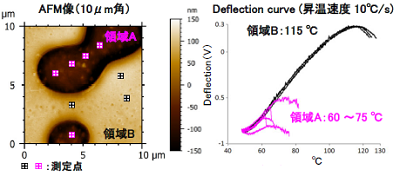

PS/PCL コンポジット薄膜の転移温度解析

PDMSのAFMによる動的粘弾性評価 【AFM-DMA】

Point

  • 転移温度マッピング
  • →試料面内の均一性・局在性の有無
    を確認可能
  • 転移温度解析(Deflection curve)
  • →各測定点における
    転移温度・軟化の挙動を解析可能
    昇温速度:5~500℃/秒で選択可

領域AはPCLとPSの混在が示唆され、
組成の不均一性が軟化の挙動に影響していると考えられる
