有機EL素子積層膜の膜密度・膜厚測定(C0067)

X線反射率測定（XRR）で膜厚・密度の分析が非破壊で可能です

概要

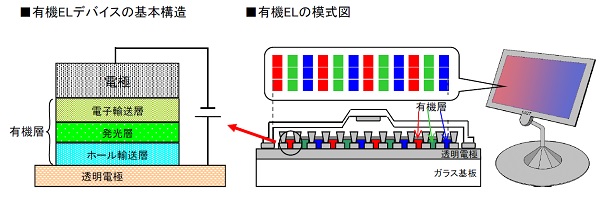

有機ELディスプレイは自発光原理による高輝度、高精細カラー、薄型化等の利点を活かし、実用化が進みつつあります。有機ELデバイスは有機膜を積層させて作製しますが、有機膜積層状態での有機膜分析を行うことは困難でした。今回、XRR法を用いることによって、積層状態のまま、有機膜の膜厚測定および密度測定を行うことが可能となりました。
結晶質、非晶質を問わず、積層膜の膜厚および密度の分析が可能です。

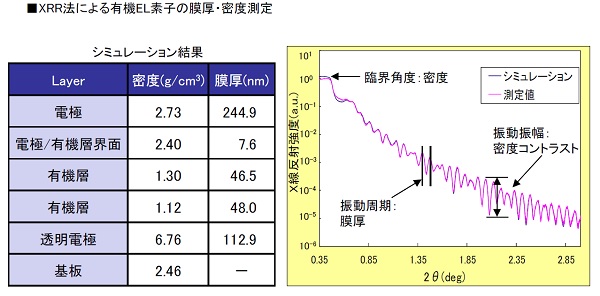

データ

この分析事例のPDFファイルを開く有機EL素子積層膜の膜密度・膜厚測定

MST技術資料No.	C0067
掲載日	2010/01/01
測定法・加工法	［XRR］X線反射率法
製品分野	照明ディスプレイ
分析目的	形状評価膜厚評価
