X線CT・クライオSEMによる化粧品の3D観察(C0574)

リキッドファンデーションの塗膜をマクロからミクロまで可視化

MST技術資料No.C0574
掲載日2020/05/06
測定法・加工法[SEM]走査電子顕微鏡法
[Slice&View]三次元SEM観察法
X線CT法
クライオ加工
製品分野化粧品
日用品
分析目的構造評価
製品調査

概要

プラスチック基材に塗布したリキッドファンデーションをX線CTおよびクライオSEMで観察し、試料内部の分散状態を可視化しました。
X線CTでは非破壊かつ非接触で巨視的な形態を確認でき、クライオSEMではさらに微視的な構造を観察することができます。

データ

X線CT測定結果

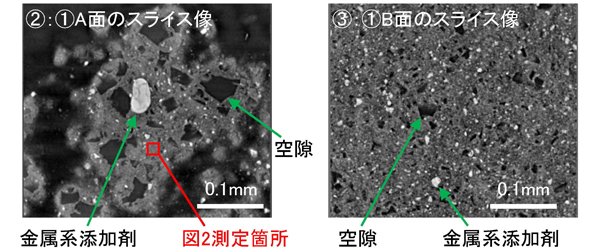

図1 X線CT測定結果
側面から見た断面像
正面から見た断面像
3D像
  • 塗膜表面(A)から基材との界面(B)まで、粒子や空隙の状 態変化を広い面積で可視化することができます。

クライオSEM測定結果

図2 SEM像

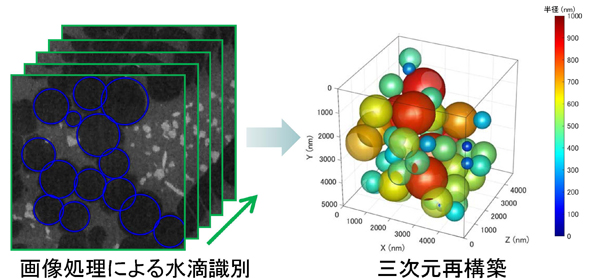

図3 水滴の識別と水滴径分布の可視化
  • 材料を急速凍結して分散状態を保持したまま、クライオ電子顕微鏡観察ができます。
    この方法により、X線CTでは確認が難しい微細な構造まで可視化することができます。

ポイント

  • リキッドファンデーション塗膜の内部構造を巨視的な形態観察で評価可能
  • 電子顕微鏡による詳細構造の観察では、乳化粒子や無機粉体の形状確認が可能
