SiCパワートランジスタリーク箇所の成分分析(C0711)

Slice&Viewで特定したゲート破壊箇所で拡大観察やEDX分析が可能

概要

裏面エミッション顕微鏡でリーク箇所を特定したSiCトランジスタについてSlice&Viewを行い、破壊を確認した箇所で拡大観察とSEM-EDX分析を行いました。反射電子像で明るいコントラストが見られる場所では、SiやNiの偏析が確認されました。リークによる破壊に伴い、SiやNiなどが一部偏析しているものと考えられます。

データ

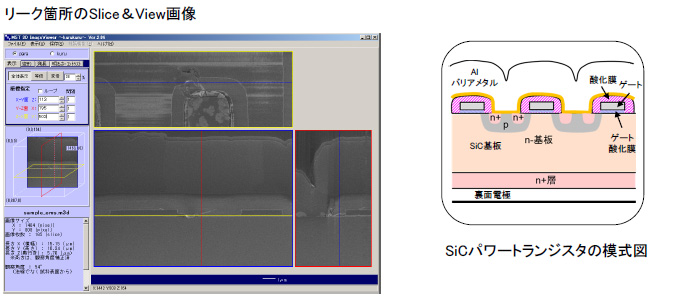

Slice&View SEM Image,SEM image  of the fracture location

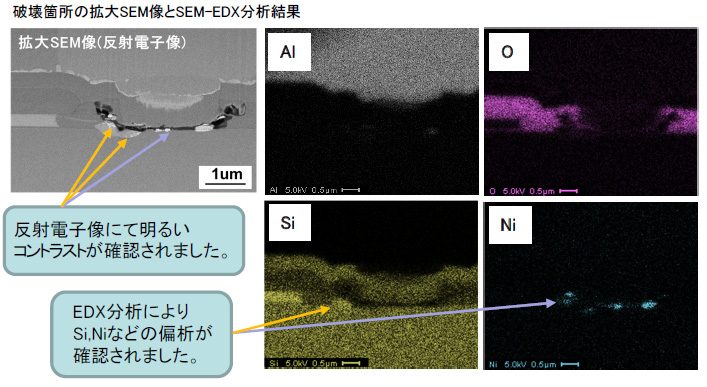

SEM-EDX of the fracture location

MST技術資料No.C0711
掲載日2024/05/23
測定法・加工法[SEM-EDX]エネルギー分散型X線分光法(SEM)
[Slice&View]三次元SEM観察法
[EMS]エミッション顕微鏡法
[FIB]集束イオンビーム加工
製品分野パワーデバイス
分析目的故障解析・不良解析
製品調査

関連する分析事例

イメージ 掲載日 タイトル 測定法・加工法 製品分野 分析目的
酸化ガリウムGa2O3イオン注入ダメージ層の評価 2024/08/29 酸化ガリウムGa2O3イオン注入ダメージ層の評価(C0718) [(S)TEM](走査)透過電子顕微鏡法
[AFM]原子間力顕微鏡法
[FIB]集束イオンビーム加工
パワーデバイス
酸化物半導体
形状評価
構造評価
SiCパワートランジスタリーク箇所の成分分析 2024/05/23 SiCパワートランジスタリーク箇所の成分分析(C0711) [SEM-EDX]エネルギー分散型X線分光法(SEM)
[Slice&View]三次元SEM観察法
[EMS]エミッション顕微鏡法
[FIB]集束イオンビーム加工
パワーデバイス
故障解析・不良解析
製品調査
SiCパワートランジスタリーク箇所の Slice&view(3D-SEM)による故障解析 2024/05/23 SiCパワートランジスタリーク箇所の Slice&view(3D-SEM)による故障解析(C0710) [Slice&View]三次元SEM観察法
[EMS]エミッション顕微鏡法
パワーデバイス
故障解析・不良解析
製品調査
トレンチ型Si-MOSFETの IDSSリーク箇所の複合解析 2024/04/04 トレンチ型Si-MOSFETの IDSSリーク箇所の複合解析(C0707) [SEM]走査電子顕微鏡法
[SCM]走査型静電容量顕微鏡法・[SNDM]走査型非線形誘電率顕微鏡法
[EMS]エミッション顕微鏡法
パワーデバイス
故障解析・不良解析
二次電池セパレータの構造評価 2021/08/12 二次電池セパレータの構造評価(C0604) [TOF-SIMS]飛行時間型二次イオン質量分析法
[XPS]X線光電子分光法
[SEM]走査電子顕微鏡法
[SEM-EDX]エネルギー分散型X線分光法(SEM)
[FT-IR]フーリエ変換赤外分光法
[XRD]X線回折法
[TG-DTA-MS]示差熱天秤-質量分析法
[IP法]Arイオン研磨加工
雰囲気制御下での処理
二次電池
組成評価・同定
化学結合状態評価
組成分布評価
形状評価
構造評価
製品調査

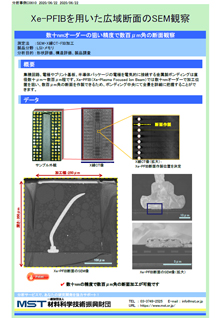

Xe-PFIBを用いた広域断面のSEM観察 2020/07/16 Xe-PFIBを用いた広域断面のSEM観察(C0610) [SEM]走査電子顕微鏡法
