全固体電池の分析(C0591)
構造・組成・電気特性を組合せた総合的な分析評価
概要
リチウムイオン電池の次世代電池である全固体電池は、高安全性・高エネルギー密度・高出力・広い作動温度が期待されています。近年、実用化に向けた研究開発は盛んに行われている一方で、さまざまな開発課題があります。MSTでは構造・組成・電気の総合分析評価を基に、開発課題の解決に適した評価内容を提案いたします。本資料では全固体電池の開発課題の具体例とその評価内容、そして、各構成部材の代表的な評価手法を紹介いたします。

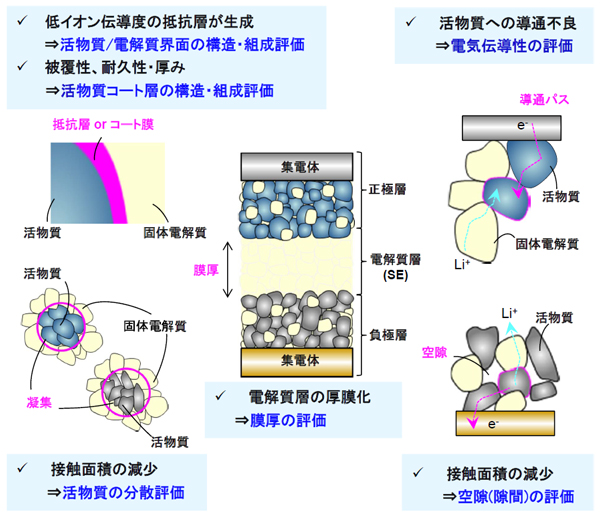

全固体電池の開発課題/評価内容の概要
全固体電池の分析一覧
| 正極 |
| 評価対象 |
評価内容 |
手法 |
| 電極シート |
膜厚・粒子分布 |
SEM |
| 活物質 |
表面化学状態・組成・成分の定性
（コート膜・反応層・偏析・付着物） |
XPS,TOF-SIMS,AES,
SEM-EDX,EPMA |
| 元素組成 |
ICP-MS |
| 構造情報（形状・サイズ・分布・コート膜・反応層） |
SEM,TEM |
| 結晶構造 |
XRD,TEM,EBSD |
| 抵抗値・導通パス |
SSRM |
| バインダー |
成分 |
GC/MS,TOF-SIMS |
| 分布 |
EPMA |
| 導電助剤 |
抵抗値・分布・導通パス |
SSRM |
| 結晶性 |
RAMAN |
| 集電体 |
表面化学状態・組成・成分の定性
（コート膜・反応層・偏析・付着物） |
XPS,TOF-SIMS,AES,
SEM-EDX,EPMA |
| 負極 |
| 評価対象 |
評価内容 |
手法 |
| 電極シート |
膜厚・粒子分布 |
SEM |
| 活物質 |
表面化学状態・組成・成分の定性
（コート膜・反応層・偏析・付着物） |
XPS,TOF-SIMS,AES,
SEM-EDX,EPMA |
| 元素組成 |
ICP-MS |
| 構造情報（形状・サイズ・分布・コート膜・反応層） |
SEM,TEM |
| 結晶構造 |
XRD,TEM,EBSD |
| 抵抗値・導通パス |
SSRM |
| バインダー |
成分 |
GC/MS,TOF-SIMS |
| 分布 |
EPMA |
| 集電体 |
表面化学状態・組成・成分の定性
（コート膜・反応層・偏析・付着物） |
XPS,TOF-SIMS,AES,
SEM-EDX,EPMA |
開発課題への解決に向けた総合的な分析評価を提案いたします。
『EV関連分析事例』公開中！
| MST技術資料No. | C0591 |
|---|
| 掲載日 | 2020/05/28 |
|---|
| 測定法・加工法 | その他
|
|---|
| 製品分野 | 二次電池
|
|---|
| 分析目的 | 組成評価・同定
構造評価
|
|---|
