二次電池正極活物質の構造評価(C0605)

活物質の粒径・結晶方位評価、原子レベル観察が可能

MST技術資料No.C0605
掲載日2020/07/09
測定法・加工法[SEM]走査電子顕微鏡法
[EBSD]電子後方散乱回折法
[(S)TEM](走査)透過電子顕微鏡法
製品分野二次電池
分析目的形状評価
構造評価
製品調査

概要

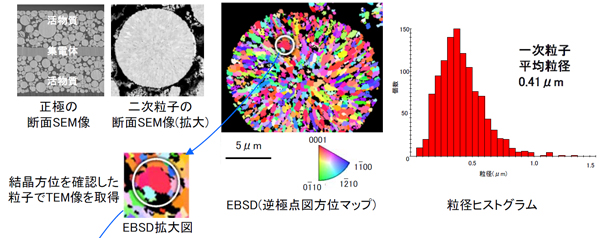

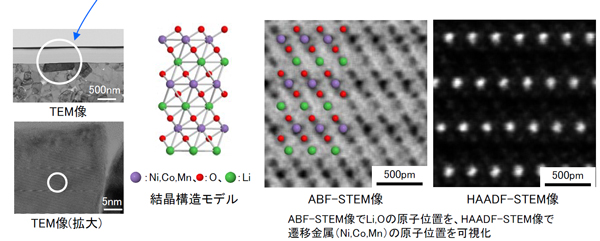

リチウムイオン二次電池は充放電によるイオンの脱離・挿入などで電極活物質に成分や結晶構造の変化が生じます。正極活物質として用いられるLi(NiCoMn)O2(NCM)の構造評価として、EBSDにより一次粒子の粒径や配向性を評価しました。更に、方位を確認した一次粒子について高分解能STEM観察を行い、軽元素(Li,O)の原子位置をABF-STEM像で、遷移金属(Ni,Co,Mn)の原子位置をHAADF-STEM像で可視化した事例を紹介いたします。

データ

正極全体の断面観察~原子レベル観察まで、一貫して行うことが可能です。

二次電池正極活物質の構造評価 二次電池正極活物質の構造評価 二次電池正極活物質の構造評価
