ネガティブ染色による(S)TEM観察事例(C0642)

リポソーム、CNF、微粒子、タンパク質などの形態観察

MST技術資料No.C0642
掲載日2021/01/14
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
その他
製品分野医薬品
化粧品
日用品
食品
分析目的形状評価
製品調査

概要

有機機能材料の微粒子や繊維状物質は、主にC(炭素)、H(水素)、O(酸素)、N(窒素)などの軽元素から構成されるため、(S)TEMでは形態観察に必要なコントラストが得られません。そこで、これらの材料には染色を行うことでコントラストを増大させ観察を行うことができるようになります。今回は、リンタングステン酸(H3[P(W3O10)4]・nH2O(略称PTA))を用いてネガティブ染色し観察した事例を紹介します。

データ

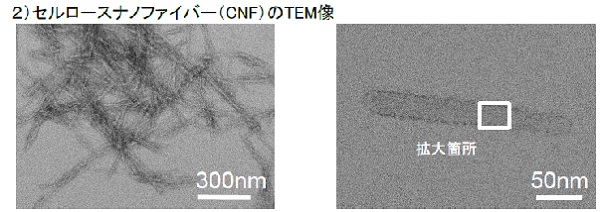

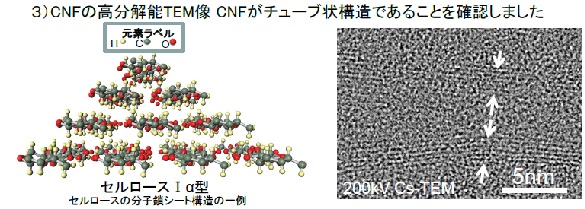

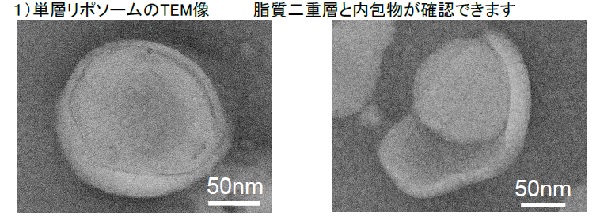

ネガティブ染色による(S)TEM観察事例 ネガティブ染色による(S)TEM観察事例 ネガティブ染色による(S)TEM観察事例
