電子染色を用いた高分子材料の(S)TEM観察(C0640)

SEM-STEM・(S)TEMによる高分子材料の観察事例

MST技術資料No.C0640
掲載日2020/11/26
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
その他
製品分野日用品
その他
分析目的形状評価
その他

概要

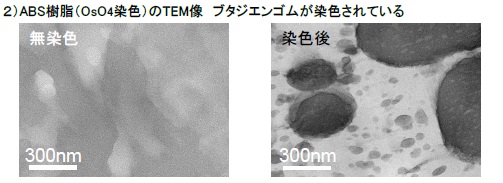

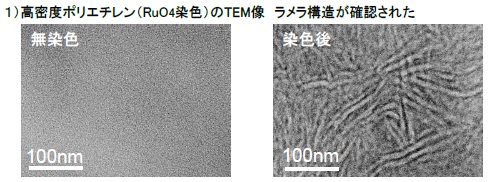

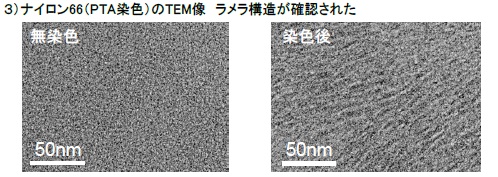

高分子材料は軽元素で構成されているため、(S)TEM 観察では明確なコントラスが得られにくい材料です。 そのような材料には染色を行うことでコントラストを増大させることができます。 本件は、電子染色と呼ばれる方法で四酸化ルテニウム(RuO₄)、四酸化オスミウム(OsO₄)、 リンタングステン酸(H₃[P(W₃O₁₀)₄]・xH₂O(略称PTA)を用いて染色し観察した事例を紹介します。

データ

電子染色を用いた高分子材料の(S)TEM観察 電子染色を用いた高分子材料の(S)TEM観察 電子染色を用いた高分子材料の(S)TEM観察
