毛髪断面の微細構造(S)TEM分析(C0643)

毛髪細胞膜複合体(CMC)の観察事例

MST技術資料No.C0643
掲載日2021/01/14
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
[TEM-EDX]エネルギー分散型X線分光法(TEM)
ウルトラミクロトーム加工
その他
製品分野バイオテクノロジ
医薬品
化粧品
日用品
分析目的組成評価・同定
組成分布評価
形状評価
膜厚評価

概要

毛髪細胞膜複合体(CMC)は、毛髪のブリーチや毛染めなどの際に薬剤の通り道として利用されます。特にキューティクル/キューティクル間のCMCは3層構造を有しており、この可視化を行いました。 四酸化オスミウム(OsO4)で、脂質中の不飽和脂肪酸を狙って電子染色を行いTEM観察及びSTEM-EDX分析をした事例を紹介します。

データ

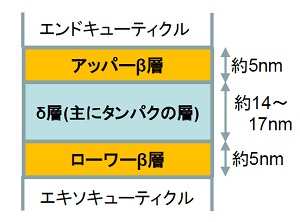

1)キューティクル/キューティクル間のCMCの構造について

毛髪断面の微細構造(S)TEM分析

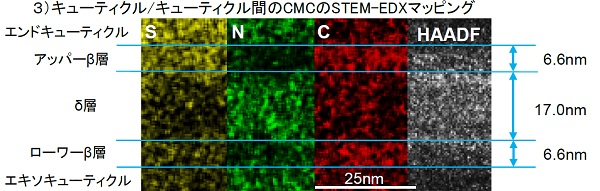

アッパーβ層とローワーβ層はそれぞれ約5nm
の厚みの膜で、タンパク質と脂質(18-MEA)の単
分子膜からなっています。構成しているタンパク
質において窒素(N)が少ないのが特徴です。

δ層は約14~17nmの厚みがあり、その表面に
は非ケラチンタンパクが存在しています。内側に
は親水性のケラチンタンパクがあり、ジスルフィド
結合を持っています。

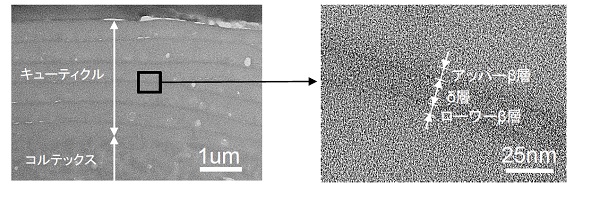

2)キューティクル/キューティクル間のCMCのTEM像

毛髪断面の微細構造(S)TEM分析 毛髪断面の微細構造(S)TEM分析
