SiC基板におけるSSDP-SIMS分析(C0284)

SiC基板側からドーパント濃度プロファイルを取得可能

概要

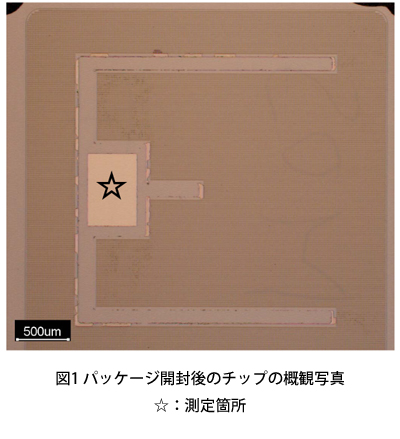

SiCパワーMOS FET(図1)において、ゲートパッド部下のSiC中にてドーパント元素であるAlの濃度分布を素子表面側から及び裏面側からSIMSで評価しました(図2)。
分析を進める方向に関係なく深さ約0.5μm以降の分布もよく一致することから、Alの濃度分布の広がりは測定起因でなく実際の元素分布を反映しているものと考えられます。
SiCなどの加工の難しい硬質基板でも、SSDP-SIMS分析が可能です。まずはお気軽にご相談ください。

データ

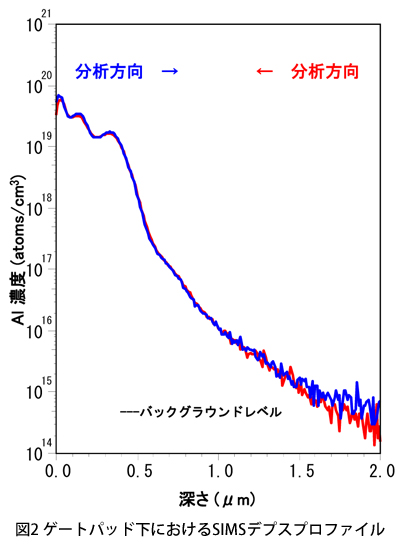

SiC中Alのプロファイル形状は、分析方向に関係なく、よく一致しました。

SIMS分析は測定時の一次イオン照射により、表面原子の押し込み効果が発生します。これにより、本来存在しないはずの領域に元素が検出されてしまう場合があります。
図2のプロファイルでは、深さ方向にAlのテールが広がっており、押し込み効果の影響が懸念されますが、裏面からのSIMS分析(SSDP-SIMS)結果と重ね合わせたところよく一致しており、押し込みでテールが広がっているのではなく、実際のAl分布を反映していることが確認できました。

MST技術資料No.C0284
掲載日2013/01/24
測定法・加工法[SIMS]二次イオン質量分析法
[SSDP用加工]基板側からの測定用加工
その他
製品分野パワーデバイス
分析目的微量濃度評価
