ポリイミド成分の深さ方向分析(C0242)

TOF-SIMSによる高分子・樹脂・フィルムの表面改質層の深さ方向の評価が可能

MST技術資料No.C0242
掲載日2012/06/07
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
製品分野LSI・メモリ
光デバイス
電子部品
照明
ディスプレイ
日用品
分析目的化学結合状態評価
組成分布評価
劣化調査・信頼性評価

概要

ポリイミドは非常に耐熱性が高く電気絶縁性も優れていることから、電子部品をはじめとして様々な分野で用いられている材料です。表面改質を行うことで他の材料との密着性を高めることができることから、改質層の状態を把握することが重要です。今回、有機成分が壊れにくいスパッタ条件にてTOF-SIMS測定を行い、深さ方向にポリイミド成分を評価しました。GCIB(Arクラスター)をスパッタに用いると着目する有機成分を深さ方向に測定することが可能です。※GCIB:Gas Cluster Ion Beam

データ

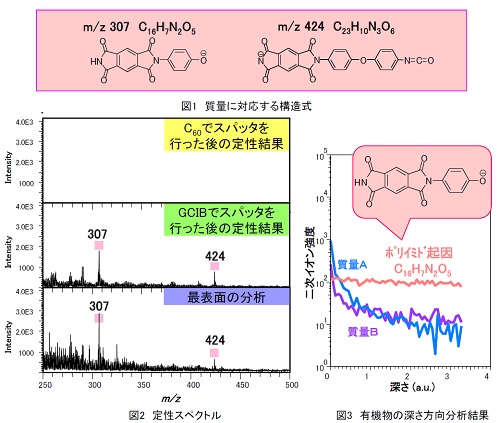

データ例

スパッタイオン源に、C60を用いると、有機分子が壊れて質量情報が得られません。一方、GCIB(Arクラスター)を用いると、最表面と同じように有機物の分子情報を得ることが可能となっています。これにより、ポリイミド表面層の有機分子の深さ方向分析が可能となりました。
