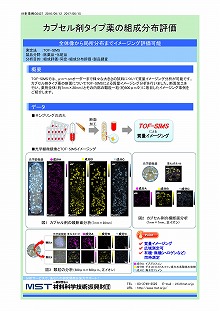

カプセル剤タイプ薬の組成分布評価(C0437)

全体像から局所分布までイメージング評価可能

概要

TOF-SIMSでは、μm~cmオーダーまで様々な大きさの試料について質量イメージング分析が可能です。
カプセル剤タイプ薬の断面についてTOF-SIMSによる質量イメージング分析を行いました。断面加工を行い、薬剤全体(約7mm×20mm)とその内部の顆粒一粒(約500μmΦ)に着目したイメージング事例をご紹介します。

データ

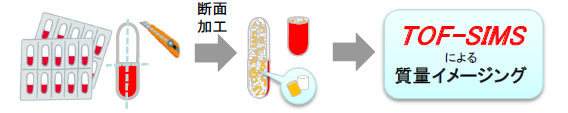

サンプリングの流れ

TOF-SIMSによる質量イメージング

光学顕微鏡像とTOF-SIMSイメージング

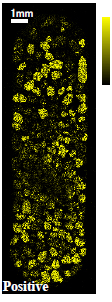

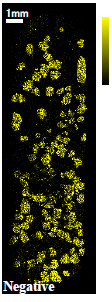

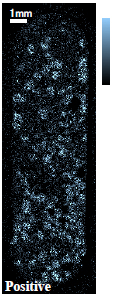

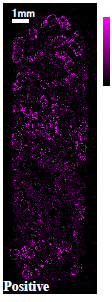

図1 カプセル剤の縦断面分析(7mm×20mm)
光学顕微鏡 成分A 成分B 成分C
光学顕微鏡画像 成分A 成分B 成分B 成分C

光学顕微鏡
光学顕微鏡画像
重ね合わせ
重ね合わせ像

成分A
成分A
成分B
成分B
成分C
成分C
図2 カプセル剤の横断面分析(7mm×7mm、正イオン)

光学顕微鏡像 光学顕微鏡 重ね合わせ 成分A 成分B 成分C
顆粒A 光学顕微鏡像 重ね合わせ 成分A 成分B 成分C
顆粒B 光学顕微鏡像 重ね合わせ 成分A 成分B 成分C

成分A:イブプロフェン
成分B:デキストロメトルファン臭化水素酸塩水和物
成分C:無水カフェイン

point質量イメージング
広域測定可
有機・無機(ハロゲンなど)同時測定

MST技術資料No.C0437
掲載日2016/09/15
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
製品分野医薬品
化粧品
分析目的組成評価・同定
組成分布評価
製品調査
