GC/MS・TOF-SIMSによる粘着シートの電子部品汚染評価(C0501)

有機汚染の定性・定量・分布を複数手法の組み合わせで評価

概要

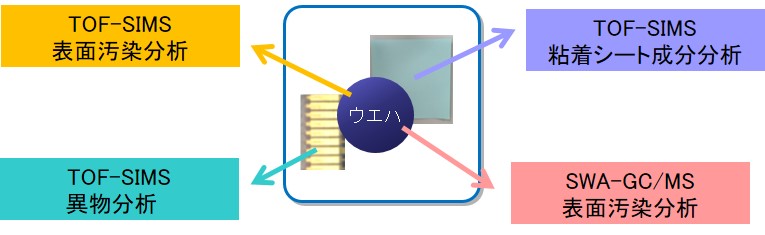

半導体デバイスの製造工程では、ダイシング用テープなど様々な粘着シートが使用されます。粘着シートは異物・汚染の原因となることがあります。そこで、本事例ではTOF-SIMS・SWA-GC/MSを用いて複合的に評価した結果をご紹介します。TOF-SIMSでは、粘着シート各材料の定性を行うことで、異物・汚染がどの粘着シートに起因するのか、また粘着シートのどの層に起因するのか同定が可能です。またSWA-GC/MSでは、どの粘着シートがもっとも汚染が少ないかを定量的に確認することができます。

データ

TOF-SIMS 表面汚染評価

ウエハ表面の粘着成分の定性及び付着状況がわかります。

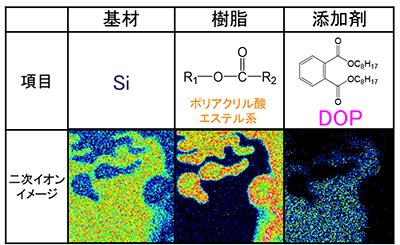

図1 粘着シートAの付着結果(500μm角)

TOF-SIMS 粘着シート成分評価

異物は、粘着層のみでなく、基材の場合もあります。層構造をみることで異物原因がもれなくわかります。

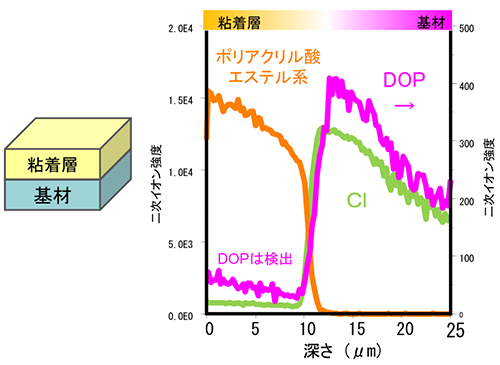

図2 粘着シートAの深さ方向分析

TOF-SIMS 異物評価

異物原因が何か同定できます。

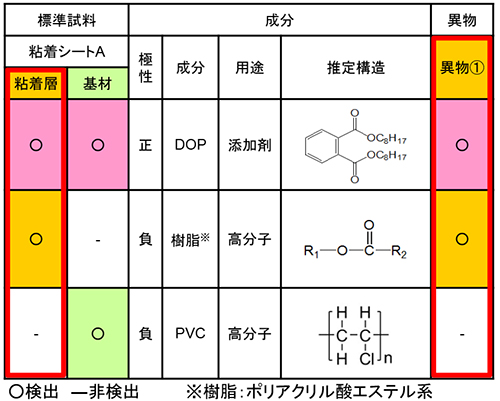

表1 異物評価のまとめ例

SWA-GC/MS 表面汚染評価

ウエハ表面有機物定性、定量することで、どの粘着シートが最も汚染が少ないかがわかります。

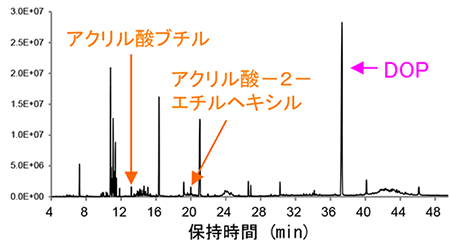

図3 粘着シートAの付着結果
ヘキサデカン換算定量値
  • 有機汚染量:37ng/cm2
  • DOP汚染量:7ng/cm2

MST技術資料No.C0501
掲載日2020/04/30
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
[GC/MS]ガスクロマトグラフィー質量分析法
製品分野LSI・メモリ
パワーデバイス
分析目的組成評価・同定
微量濃度評価
組成分布評価
故障解析・不良解析
