二次電池正極表面被膜の組成分析(C0588)

有機成分および活物質表面の分布評価、定性分析

MST技術資料No.C0588
掲載日2020/05/21
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
[AES]オージェ電子分光法
[XPS]X線光電子分光法
製品分野二次電池
分析目的組成評価・同定
化学結合状態評価
組成分布評価
製品調査

概要

リチウムイオン二次電池の正極表面における成分の偏析や被膜の形成は、電気容量に影響する一因と なります。正極として用いられるLi(NiCoMn)O2(NCM)について、AESによる微小領域マッピングおよび XPS、TOF-SIMSによる有機成分(バインダー)や活物質表面被膜の定性分析を行った事例を紹介いた します。これらの手法では、測定までの一連の処理をAr雰囲気下で行い、試料の変質を抑えた分析が 可能です。

データ

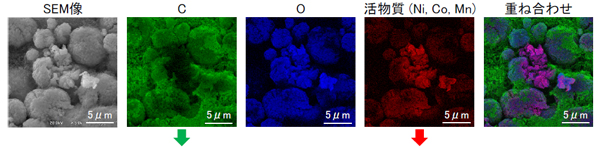

■元素分布
AESによる微小領域のマッピング

AESによる微小領域のマッピング
AESによる微小領域のマッピング
微小領域における成分分布の可視化が可能です。

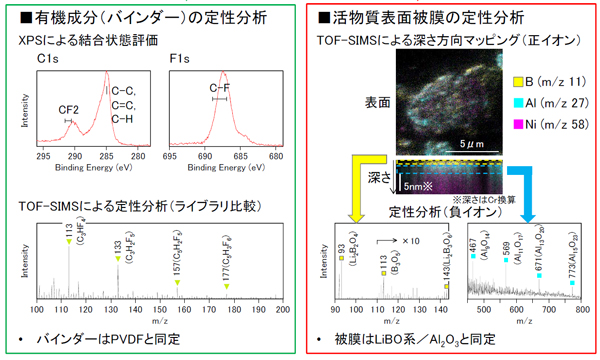

有機成分(バインダー)や活物質表面被膜の定性が可能です。
