有機薄膜太陽電池活性層の混合状態評価(C0164)

低加速STEM観察とEELS測定による有機材料の分布状態評価

MST技術資料No.C0164
掲載日2010/02/03
測定法・加工法[SEM]走査電子顕微鏡法
[(S)TEM](走査)透過電子顕微鏡法
[TEM-EELS]電子エネルギー損失分光法
製品分野太陽電池
分析目的組成分布評価
形状評価

概要

低加速STEM観察とSTEM-EELS面分析により、バルクへテロ接合型太陽電池の活性層の混合状態の評価を行いました。評価にはITO上に活性層のみを成膜した試料を用いました。

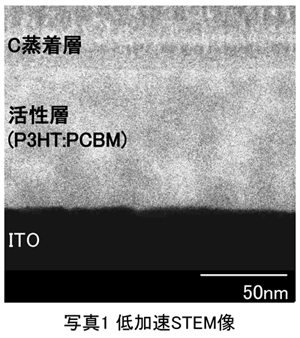

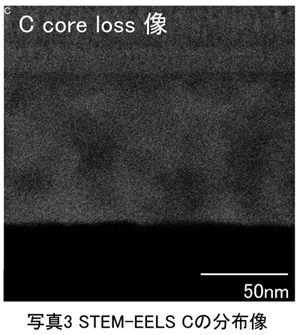

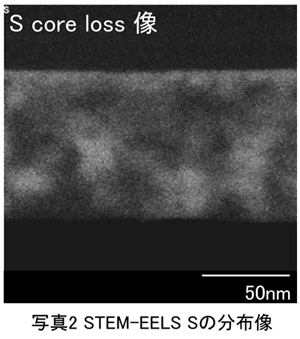

低加速STEM像(写真1)のコントラストはSTEM-EELS像のS, Cの元素分布(写真2, 3)と対応しており、バルクヘテロ構造を反映していることが確認できました。また、Sの分布に偏りが認められ、表面側にP3HTが偏析していることも示唆されました。

データ

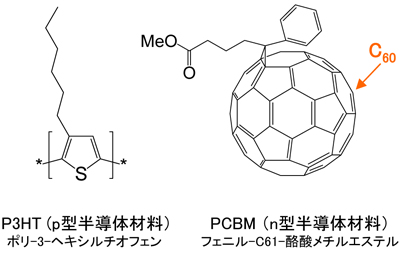

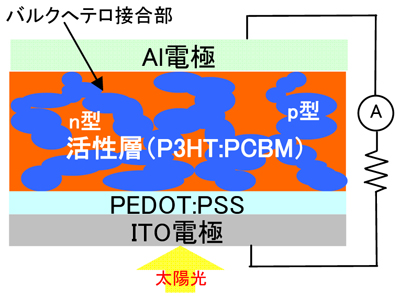

有機薄膜太陽電池の例(模式図)と材料

活性層のSTEM観察とEELS面分析

サンプルご提供:九州大学先導物質化学研究所 藤田克彦先生 [Ref.]安部寛子他, 第70回応用物理学会学術講演会(2009年秋季9p-ZE-5)
