バイポーラトランジスタ(IGBT)の不良品調査(C0153)

高電圧電源を用いたエミッション顕微鏡による故障箇所の特定

概要

発光像とIR像の重ね合わせにより、リーク箇所を顕微的視野で特定できます。クラックや静電破壊など大規模な外観異常がある場合は、IR顕微鏡でも異常を確認可能です。また、エミッタ電極の遮光により、発光が検出できない場合には、コレクタ電極を除去し、コレクタ側から近赤外光を検出します。
2000Vまで印加可能な高電圧電源を用い、高耐圧で低リーク電流のパワーデバイスを動作させ、エミッション顕微鏡で故障箇所を特定する例を紹介します。

データ

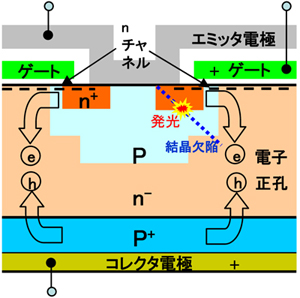

IGBT素子構造:縦形二重拡散構造

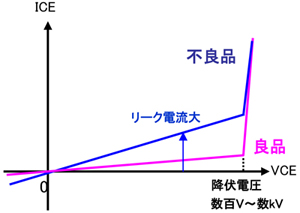

素子特性:コレクタ-エミッタ間I-Vカーブ(ゲート-エミッタ間結線)

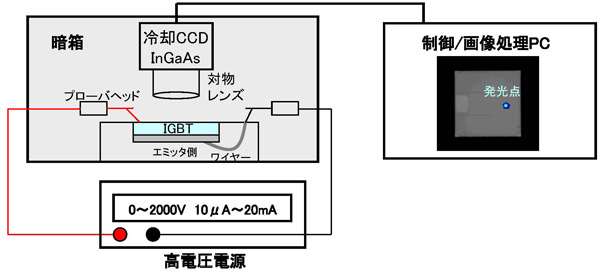

エミッション顕微鏡によるリーク電流発生箇所の特定

MST技術資料No.C0153
掲載日2010/01/01
測定法・加工法[EMS]エミッション顕微鏡法
製品分野パワーデバイス
分析目的故障解析・不良解析
劣化調査・信頼性評価
