多結晶シリコン太陽電池のPLマッピング(C0209)

太陽電池セルの欠陥の位置を非破壊で特定することができます

概要

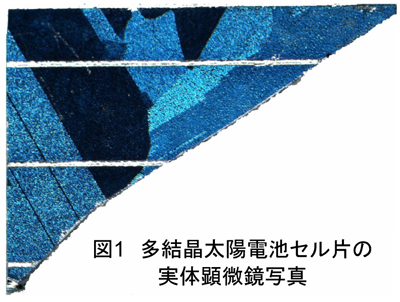

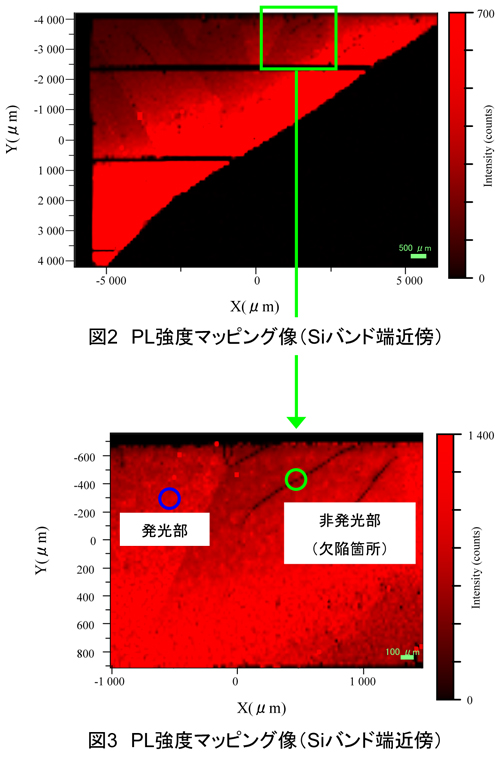

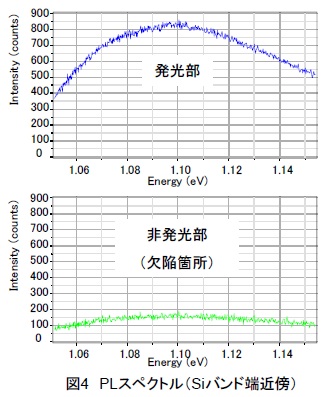

太陽電池に禁制帯幅以上のエネルギーの光を照射するとキャリアが生成し、一部は発光性再結合をします。その際の発光をフォトルミネッセンス(PL)と呼びます。しかし、欠陥が存在する箇所では、キャリアが捕捉されPL強度が弱くなります。このことから、PLマッピング測定をすることで、非破壊かつ簡便に欠陥箇所を特定することができます。多結晶シリコン太陽電池セルにおいて、PLマッピング測定を行い、欠陥箇所を特定した事例を以下に示します。

データ

MST技術資料No.C0209
掲載日2011/05/26
測定法・加工法[PL]フォトルミネッセンス法
製品分野太陽電池
分析目的構造評価
