白色LEDのフォトルミネッセンス分析(C0253)

白色LED中のチップ、蛍光体の発光特性の確認

MST技術資料No.C0253
掲載日2012/09/13
測定法・加工法[PL]フォトルミネッセンス法
[IP法]Arイオン研磨加工
その他
製品分野光デバイス
照明
分析目的構造評価
故障解析・不良解析
製品調査
その他

概要

白色LEDは長寿命・省エネルギーであるため、近年需要が照明用途を中心に急激に増加しています。
白色LEDは青色の半導体チップを電気によって発光させ、その発光によって周囲の蛍光体(主に黄色)を光らせることにより白色を演出しています。そのため、発光特性の向上や劣化原因の調査においては半導体チップ・蛍光体それぞれの発光特性の確認が必要です。
顕微フォトルミネッセンス(PL)装置は微小な領域を狙っての発光特性を確認することが可能です。

データ

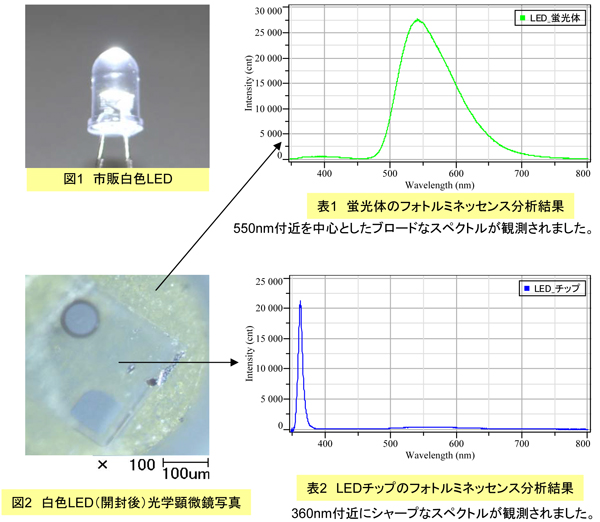

今回は市販白色LEDを解体し半導体チップ・蛍光体それぞれの測定を行いました。
