リチウムイオン二次電池活物質の元素分析(C0152)

雰囲気制御下で解体・サンプリングし、劣化・変質を抑えた測定が可能です

MST技術資料No.C0152
掲載日2010/01/05
測定法・加工法[AES]オージェ電子分光法
[SEM]走査電子顕微鏡法
雰囲気制御下での処理
製品分野二次電池
分析目的組成評価・同定
組成分布評価

概要

AES(オージェ電子分光法)ではサブミクロン以下の元素マッピング(面分析)が可能なため、3元系材料(Co, Mn, Ni)の元素分布を明確に確認することができます。また、バインダ・導電助剤由来の炭素の分布も高感度で測定することができます。今回、正極活物質について、装置導入までの一連の処理をAr雰囲気下で行い、変質を最小限に抑えた測定を行いました。その結果、大きい粒子はLiCoO2、小さい粒子はLiCoxMnyNizO2, LiMn2O4が偏在した粒子であることが示唆されました。

データ

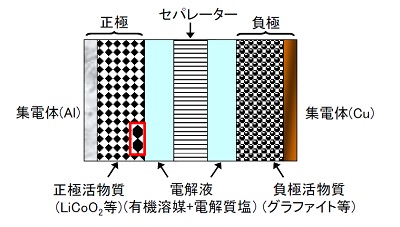

リチウムイオン二次電池の基本構造

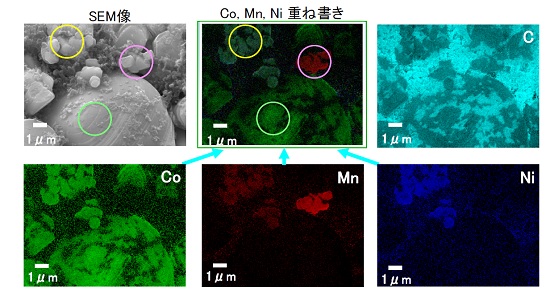

正極表面のSEM像とAES元素マッピング像(面分析)
