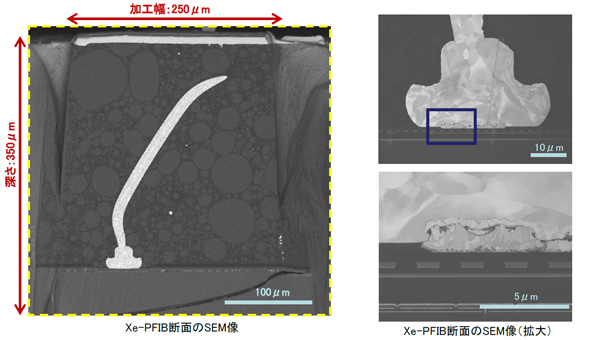

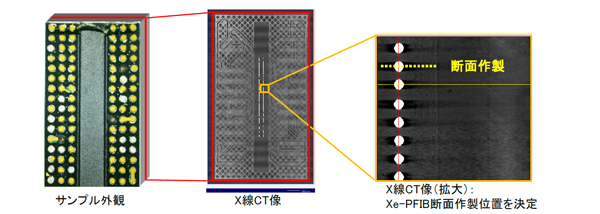

集積回路、電極やプリント基板、半導体パッケージの電極を電気的に接続する金属製ボンディングは直径数十μm~数百μm程です。Xe-PFIB(Xe-Plasma Focused Ion Beam)では数十nmオーダーで加工位置を狙い、数百μm角の断面を作製できるため、ボンディング中央にて全景を詳細に把握することができます。
