炭素繊維強化プラスチック(CFRP)内部の繊維配向解析(C0538)

X線CTによる樹脂材料の解析事例

MST技術資料No.C0538
掲載日2018/12/27
測定法・加工法X線CT法
製品分野日用品
その他
分析目的形状評価
構造評価
製品調査

概要

炭素繊維強化プラスチック(CFRP)は炭素繊維を強化材として用いた樹脂材料であり、軽量かつ高い強度や剛性を持つことが特長です。
CFRP内部の繊維構造についてX線CTを用いて観察しました。その結果、直径約7μmの炭素繊維の集まりを観察することができ、また繊維の配向性解析を行いました。

データ

CFRP内部の繊維構造の観察

サンプル外観写真
CFRPの異方性と積層構造

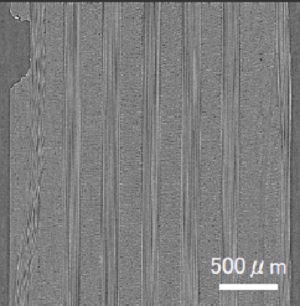

X線CT像(低倍率観察)

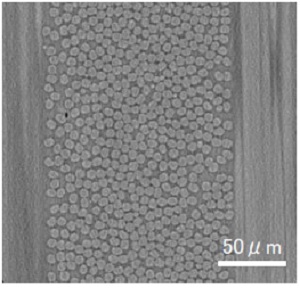

X線CT像(高倍率観察)

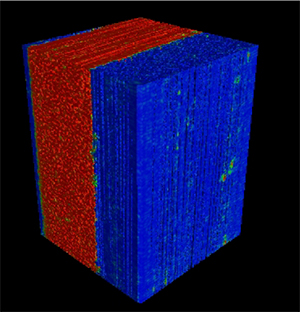

繊維配向解析結果を3D画像で表示可能

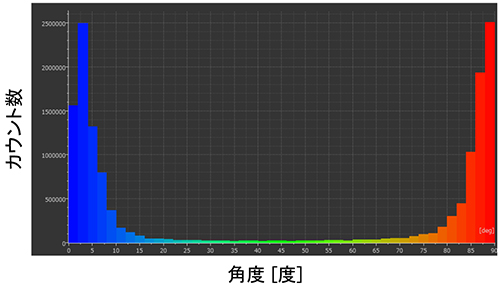

繊維配向(法線方向からの角度)のヒストグラム
ポイント
  • 直径約7μm炭素繊維の配向状態を評価可能
  • 繊維配向の定量的解析が可能
