シームレスカプセルの構造評価(C0562)

シームレスカプセルの層構造分析と膜厚解析

MST技術資料No.C0562
掲載日2019/04/25
測定法・加工法X線CT法
製品分野医薬品
分析目的膜厚評価
構造評価
製品調査

概要

シームレスカプセルとは、球形の継ぎ目のないカプセルで、内部に粉末や液体を内包することができ、医薬品などに利用されています。
本事例では、X線CTにてシームレスカプセルの3D構造を評価しました。その結果、皮膜内部に異物が確認されました。また、皮膜の膜厚分布を3Dイメージおよびヒストグラム化しました。X線CTにより、内部構造の確認、異物の調査、膜厚分布等を非破壊で評価可能です。

データ

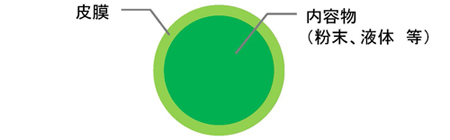

シームレスカプセル模式図

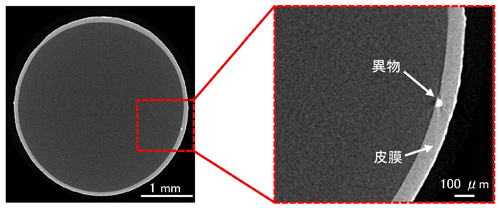

シームレスカプセルのX線CT断面像

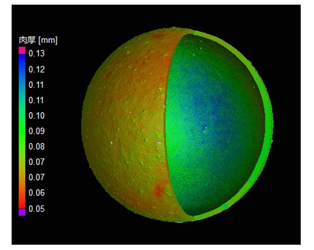

皮膜の膜厚分布(3Dイメージ)

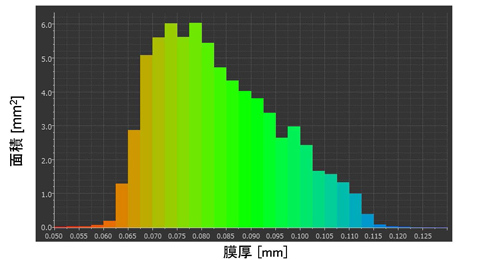

皮膜の膜厚分布(ヒストグラム)
