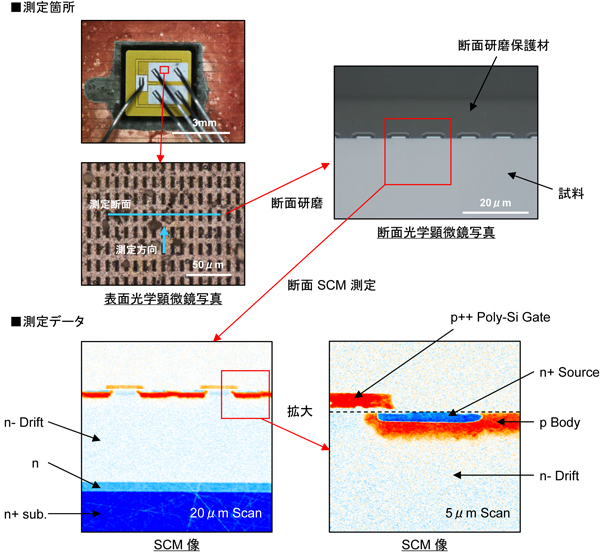

SCMでは半導体のp/n極性を識別し、拡散層の形状を可視化することができます。 本手法はSiデバイスに活用されてきましたが、SiCデバイスにおいてもキャリア濃度が十分高い箇所では評価を行うことができます。 本資料では、SiC Planer Power MOSの断面を製作し、SCM分析を行った結果をご紹介します。
