リチウム二次電池負極表面の劣化評価(C0157)

大気暴露させずに前処理から測定・観察まで行います

MST技術資料No.C0157
掲載日2010/01/05
測定法・加工法[XPS]X線光電子分光法
[SEM]走査電子顕微鏡法
[SEM-EDX]エネルギー分散型X線分光法(SEM)
[(S)TEM](走査)透過電子顕微鏡法
[FIB]集束イオンビーム加工
雰囲気制御下での処理
製品分野二次電池
分析目的組成評価・同定
化学結合状態評価
形状評価

概要

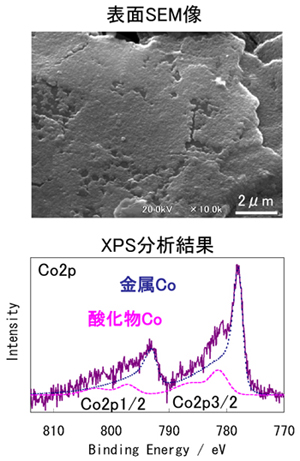

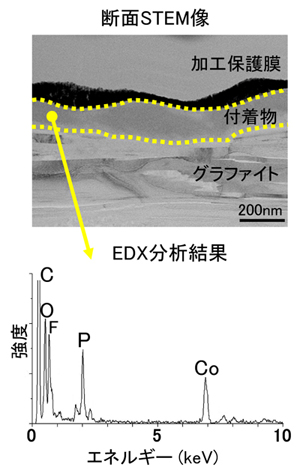

容量低下が見られるリチウムイオン二次電池負極表面を大気暴露せずに評価した結果、100~200nm程度のCoを含む付着層が確認され、Coは金属状態であることがわかりました。
適用可能な手法
観察手法:FIB‐TEM, SEM
表面分析:SIMS,XPS,AES,TOF‐SIMS
その他構造評価等も可能です。

データ

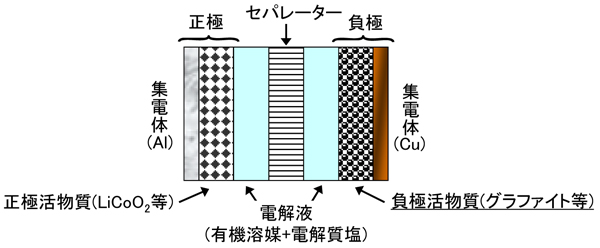

リチウムイオン二次電池の基本構造
