二次電池正極の結合状態評価(C0659)

バインダー・被膜から活物質まで、サンプル本来の状態のまま評価出来ます

概要

 リチウムイオン二次電池の性能向上のため、正極活物質表面の組成・結合状態や、その表面被膜につ いての知見を得ることは重要です。表面状態を分析する手法の一つであるXPSは、検出深さが浅い(~10nm) ことから、バインダーや導電助剤等の評価に適しています。HAXPESは硬X線(Ga線)励起で検出深さが深い ため、バインダー等に埋もれた活物質の情報をダメージレスに得ることが出来ます。両手法を組み合わせる ことで、バインダー・被膜から活物質まで正極シートの各成分の結合状態を明らかにすることが出来ます。

データ

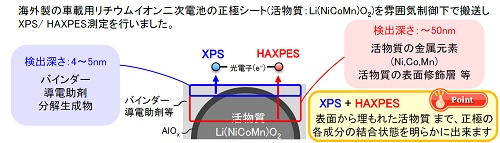

■サンプル模式図

サンプル模式図

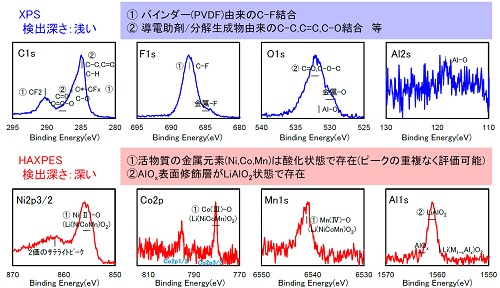

■分析結果(雰囲気制御下/スパッタ無=ダメージレスな評価)

分析結果

point

MST技術資料No.C0659
掲載日2021/09/02
測定法・加工法[XPS]X線光電子分光法
[HAXPES]硬X線光電子分光法
雰囲気制御下での処理
製品分野二次電池
分析目的化学結合状態評価
製品調査
