FIB低加速加工(B0111)

FIB:集束イオンビーム加工

MST技術資料No.B0111
掲載日2010/01/01
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
[TEM-EELS]電子エネルギー損失分光法
[FIB]集束イオンビーム加工
製品分野LSI・メモリ
光デバイス
電子部品
分析目的形状評価
構造評価
その他

FIBを用いたTEM観察用薄膜試料作製法では、高エネルギーのGaイオン(加速電圧30kV)を用いており、加工面にダメージ層が生じ、TEMの像質低下の原因となっています。そこで従来より低加速(2kV)の加工を行うことでダメージ層が低減でき、像質が改善されました。
FIB低加速加工によりFIB加工面のダメージを低減することで、TEM像観察、EELS測定において高品質で信頼性の高いデータが得られます。

データ例

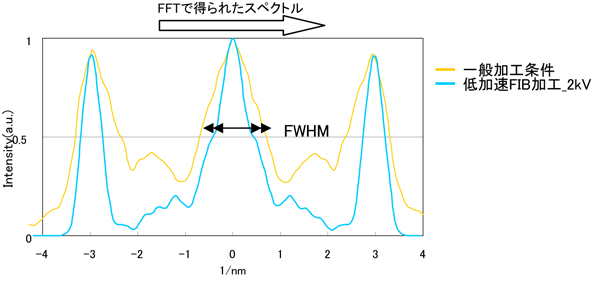

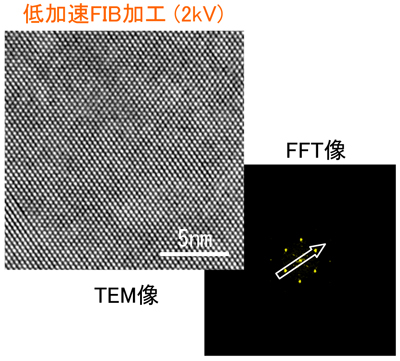

従来の条件と低加速条件の比較:InP基板
