塗料と基材界面の状態観察(C0391)

試料冷却により塗料の基材への塗布状態を評価

MST技術資料No.C0391
掲載日2015/10/15
測定法・加工法[SEM]走査電子顕微鏡法
[IP法]Arイオン研磨加工
クライオ加工
製品分野日用品
分析目的形状評価
膜厚評価
製品調査

概要

塗料は、対象材料の表面に塗布することにより、着色する・保護する・機能を付与するなど、様々な目的で用いられています。いずれの場合も、対象材料に塗料を付着不良なく塗布することが求められます。
本資料では、ステンレスと有機フィルムの2種類の基材上に導電性塗料を塗布し、クライオSEMにより塗料と基材界面の状態を観察しました。

データ

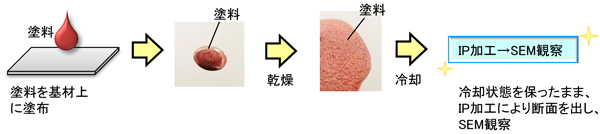

試料調整・分析手順

ステンレスおよび有機フィルムのそれぞれの表面に導電性塗料を塗布し、冷却状態を保った状態で、断面加工(IP加工)およびSEM観察を行いました。

断面SEM観察結果

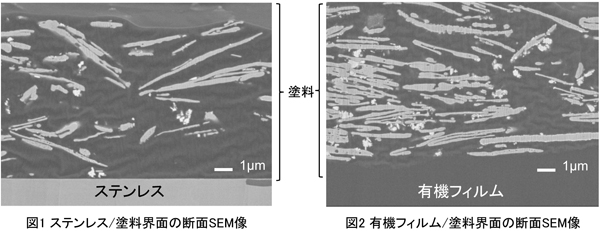

図1,2に、クライオIP-SEMによる断面観察結果を示します。
図1のステンレス、図2の有機フィルムともに、基材と塗料との界面に空隙や変質層が生じることなく、塗料が塗布されていることが観察されました。
