リチウムイオン二次電池 Si負極の評価(C0221)

充電前後の電極の様子およびLiの存在・分布を評価可能

MST技術資料No.C0221
掲載日2011/11/01
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
[TEM-EDX]エネルギー分散型X線分光法(TEM)
[TEM-EELS]電子エネルギー損失分光法
製品分野二次電池
分析目的組成評価・同定
形状評価
劣化調査・信頼性評価

概要

Siは高容量負極活物質の候補の一つですが、充放電時の非常に大きな体積変化のためにサイクル劣化が激しいと言われています。
充電前後のSi負極に関して雰囲気制御環境下で解体、観察をしました。更に、FIBマイクロサンプリング法により断面観察用サンプルを作成し、Csコレクタ付きSTEM装置で形状観察とEELS測定を行い、Si電極の様子と電極中のLi分布を評価しました。

データ

サンプル

  • 負極および作製方法
    アモルファスSi(膜厚約450nm)
    成膜方法  スパッタ法
    基材    銅箔
  • 電池構成
    評価セル
    負極活物質 アモルファスSi膜
    正極活物質 LiCoO2
    電解液   1M LiPF6 ,EC:DEC=1:1(容積比)

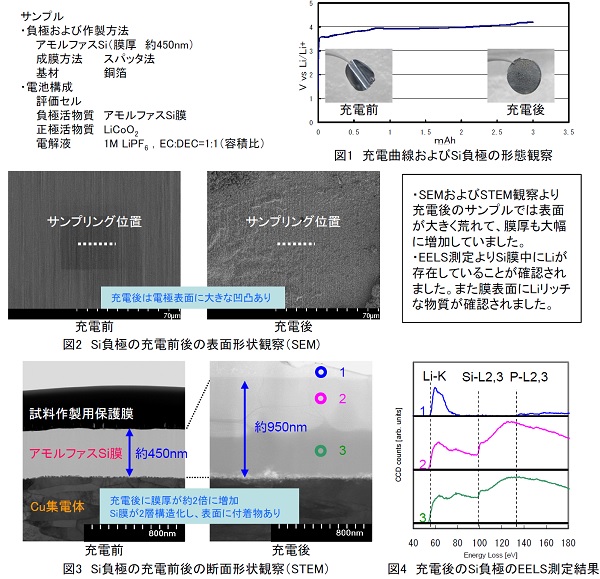

  • SEMおよびSTEM観察より充電後のサンプルでは表面が大きく荒れて、膜厚も大幅に増加していました。
  • EELS測定よりSi膜中にLiが存在していることが確認されました。また膜表面にLiリッチの物質が確認されました。
