三次元培養ヒト皮膚表面の微細形状観察(C0496)

AFMにより、皮膚表面におけるナノスケールの凹凸を可視化

MST技術資料No.C0496
掲載日2017/11/23
測定法・加工法[AFM]原子間力顕微鏡法
製品分野バイオテクノロジ
医薬品
化粧品
分析目的形状評価

概要

医薬品・化粧品の有効性・安全性試験において、近年動物実験代替法の開発が進められており、中でも三次元培養皮膚による試験方法が注目されています。本事例では、化粧品(ローション剤)の経皮吸収試験を実施した三次元培養ヒト皮膚を、AFM(原子間力顕微鏡法)で測定しました。皮膚表面の微小形状を視覚的に評価でき、また、任意の箇所の粗さを数値データで評価することも可能です。大気条件下で測定することにより、真空条件下での試料変質を抑えた観察が可能です。

データ

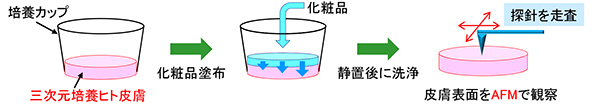

測定方法

分析結果

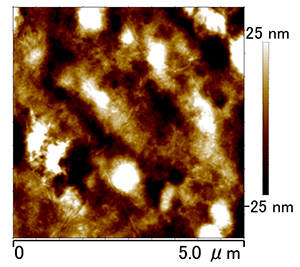

AFM像

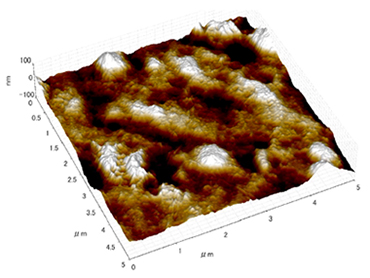

鳥瞰図

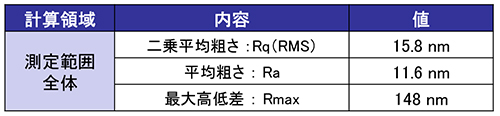

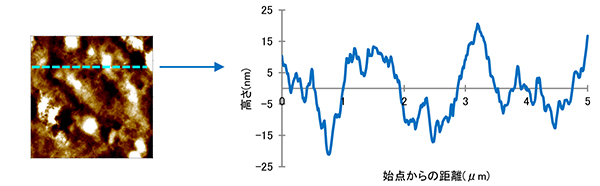

皮膚表面、点線箇所のプロファイルデータ
