ミクロトーム法で作製した毛髪断面の機械特性評価(C0670)

ソフトマテリアル内部構造の弾性率評価が可能です

概要

物質の内部構造の評価にあたっては、切削や研磨等の断面加工技術により内部構造を保ったまま露出させることが求められます。本資料では加工ダメージの影響が比較的小さなミクロトーム法を用いて毛髪断面を作製し、内部構造のAFM観察、および弾性率評価を行った事例を紹介します。
ミクロトーム法はゴム材料や生体試料等のソフトマテリアル分野で幅広く用いられている切削加工技術であり、本アプローチによってこれらの材料に対して内部構造の機械特性評価が可能となりました。

データ

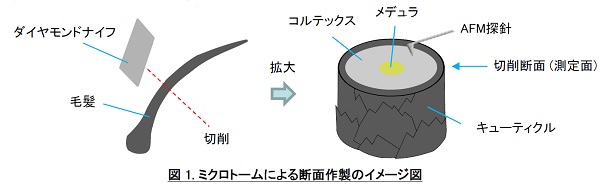

■ミクロトーム法による切削のイメージ

Microtome_AFM_Hair_diagram

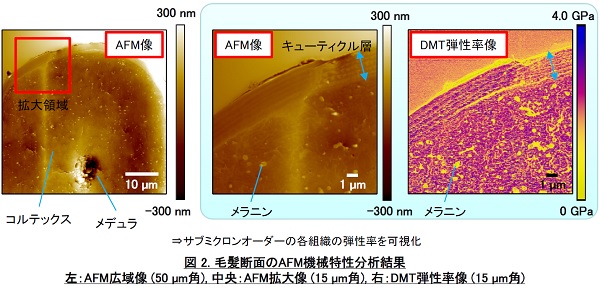

■ミクロトーム法で作製した毛髪断面の機械特性評価

Microtome_Modulus_DMT_JKR_Hair_diagram

この分析事例のPDFファイルを開くミクロトーム法で作製した毛髪断面の機械特性評価

MST技術資料No.	C0670
掲載日	2022/02/24
測定法・加工法	［AFM］原子間力顕微鏡法 [AFM-MA・AFM-DMA]機械特性評価（弾性率測定・動的粘弾性率測定) ウルトラミクロトーム加工その他
製品分野	バイオテクノロジ化粧品日用品食品
分析目的	組成分布評価形状評価製品調査その他
