X線吸収・発光分光によるバンド構造評価(C0514)
材料の価電子帯・伝導帯・ギャップ内準位の詳細な情報が得られます
概要
材料の様々な特性を制御するにあたって価電子帯・伝導帯・ギャップ内準位といったバンド構造の把握は極めて重要な評価項目となっていますが、それらを直接的かつ詳細に評価する分析手法は限られています。放射光を用いたX線吸収分光(XAS)とX線発光分光(XES)の同時測定からはバンド構造の全容が把握できると共に、それらを構成する元素・軌道の帰属といった詳細な情報も得ることが可能です。
本資料では測定例としてGaN基板のXAS・XESスペクトルをご紹介します。
データ

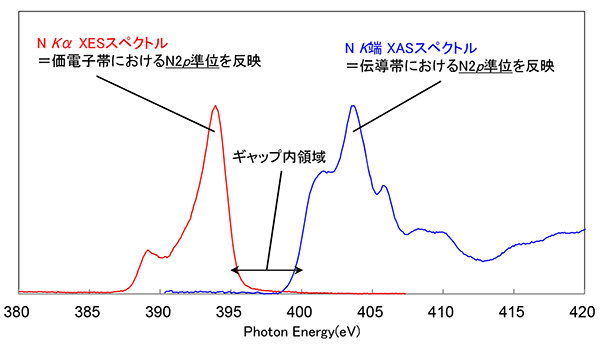

GaN基板のN Kα XESスペクトル及びN K端XASスペクトル
- 占有/非占有準位の同時評価が可能
- 特定の元素・軌道の部分状態密度が得られる
- スペクトル形状から直接的に電子状態を比較可能
ポイント
X線吸収・発光分光の同時測定でバンド構造の詳細な情報を得ることが可能です
関連資料
- C0472 XAFSによるGaNのイオン注入ダメージ評価
- C0511 軟X線発光分光によるGaNの評価
MST技術資料No. | C0514 |
掲載日 | 2018/03/22 |
測定法・加工法 | [XAFS]X線吸収微細構造 その他
|
製品分野 | LSI・メモリ 照明 酸化物半導体
|
分析目的 | その他
|
