X線CT・GC/MSによるガラス繊維強化プラスチック(GFRP)の評価(C0582)

目的に応じたGFRPの評価が可能です

MST技術資料No.C0582
掲載日2020/05/06
測定法・加工法[TOF-SIMS]飛行時間型二次イオン質量分析法
[GC/MS]ガスクロマトグラフィー質量分析法
[XPS]X線光電子分光法
X線CT法
製品分野製造装置・部品
バイオテクノロジ
化粧品
日用品
分析目的化学結合状態評価
組成分布評価
形状評価
構造評価
劣化調査・信頼性評価
製品調査

概要

ガラス繊維強化プラスチック(Glass Fiber Reinforced Plastics)は安価で軽量且つ高強度の材料です。その成分や分布、内部構造の知見を得ることは製品設計において重要な項目となります。 本資料では、GFRP材料としてGF強化PEEK(Poly Ether Ether Ketone)の成分や構造、UV照射後の樹脂の劣化成分について評価した事例を紹介します。

データ

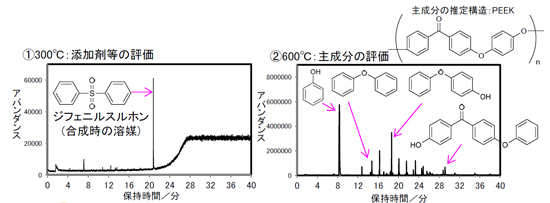

■有機主成分、微量成分の評価:熱分解GC/MSダブルショット法

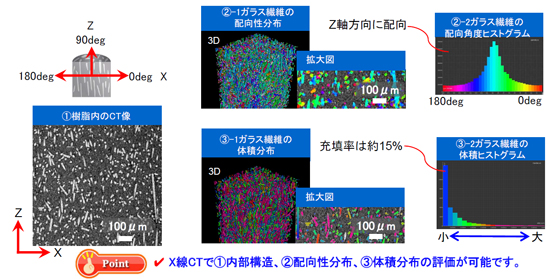

■非破壊、構造評価:X線CT分析

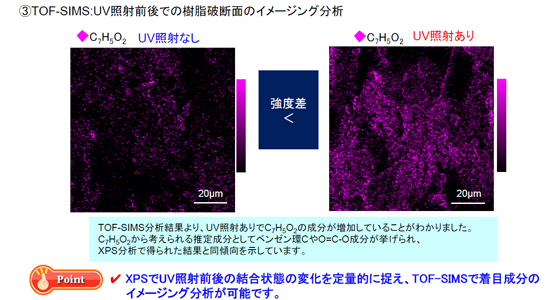

■UV照射による樹脂成分の劣化評価:XPS,TOF-SIMS分析
