TEM・EDXによる触媒材料の粒子径・組成評価(C0386)

STEM・EDXによる触媒粒子の評価

MST技術資料No.C0386
掲載日2020/05/06
測定法・加工法[(S)TEM](走査)透過電子顕微鏡法
[TEM-EDX]エネルギー分散型X線分光法(TEM)
製品分野燃料電池
分析目的組成評価・同定
形状評価
劣化調査・信頼性評価

概要

燃料電池の電極は、カーボンに触媒であるPt粒子またはPt合金(PtRu等)粒子が担持されています。この触媒粒子は数nmと微細な構造のため形態観察、組成分析にはSEMやTEM分析が用いられています。初期状態での評価の他に通電後の劣化として合金組成の変調、Ruの溶出、触媒粒子径の増大が報告されていますが、これらの評価にHAADF観察や高分解能EDX分析が非常に有効です。また多視野の観察と分析により粒径および組成分布の評価が可能です。

データ

試料:カーボン担持PtRu触媒

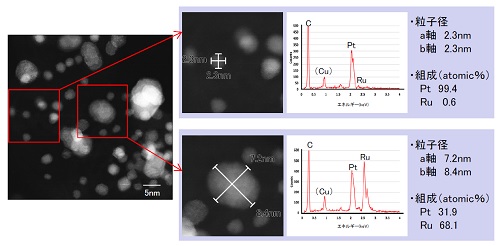

形態観察および成分分析:STEM,EDX

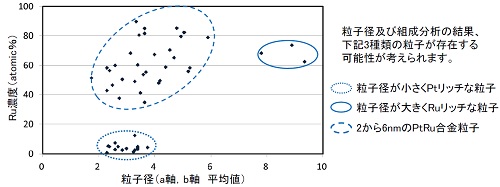

粒子径及び組成分布
