リチウムイオン二次電池 セパレータの評価(FIB加工)(C0268)

サンプルを冷却しセパレータの形状をより正確に評価

MST技術資料No.C0268
掲載日2012/11/08
測定法・加工法[SEM]走査電子顕微鏡法
[FIB]集束イオンビーム加工
クライオ加工
製品分野二次電池
分析目的形状評価
劣化調査・信頼性評価

概要

電池の主要構成材料であるセパレータは、この材料の多孔性・形状等が電池の特性・安全性を左右します。現在主流のポリエチレン(PE)、ポリプロピレン(PP)、あるいはその複合材料等高分子系材料は軟化点が低くPEでは125℃程度、PPでは155℃程度となります。軟化点の低いPP製のセパレータ構造観察において、試料の冷却を行って変質を抑えて評価した事例をご紹介します。

データ

ポリプロピレン製セパレータの断面をFIB加工にて作成し、加速電圧1kVにてSEM観察を行いました。

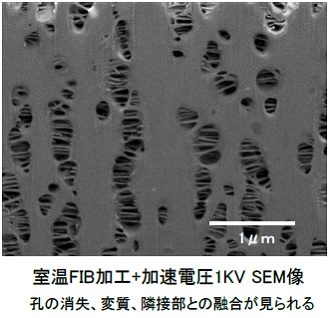

常温でFIB加工を行ったサンプルでは、微細孔が収縮ないしは消失して隣接部と融合している様子が確認されました。

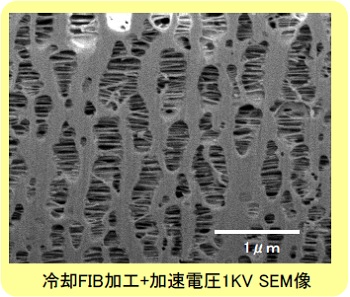

一方、冷却しながらFIB加工を行ったサンプルでは熱による変質の影響を軽減した試料構造が確認されました。
