炭素材料のラマンマッピング(C0489)

試料面内における炭素の結晶状態分布を評価可能です

MST技術資料No.C0489
掲載日2020/05/06
測定法・加工法[Raman]ラマン分光法
製品分野電子部品
二次電池
製造装置・部品
医薬品
分析目的組成分布評価
構造評価

概要

工業部品や医薬器具など幅広く使用されている炭素材料は構造・結晶性によって異なる性質を持つため、その状態を評価することが重要です。 本資料では、高感度・高空間分解能のRaman(ラマン分光法)を用いた評価事例をご紹介します。炭素材料であるグラファイトの結晶状態分布を、マッピングにより可視化しました。欠陥量の多い・少ないを視覚的に捉えることができています。

データ

光学顕微鏡写真

赤枠内にてマッピング

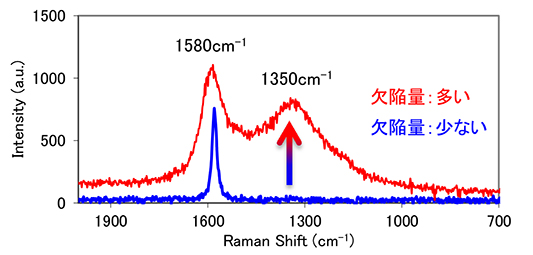

炭素材料(グラファイト)のラマンスペクトル例

グラファイトの欠陥が多くなるとともに1580cm-1に対して1350cm-1のピークの相対強度が増加

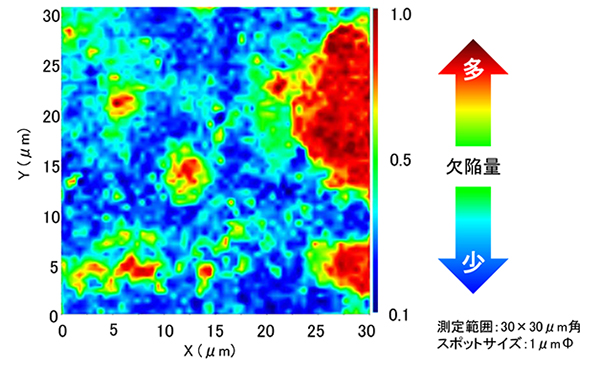

ラマンマッピング結果(ピーク高さ比1350cm-1/1580cm-1)

ポイント

非破壊で炭素材料の結晶状態の分布を可視化することが可能です。
