ラマンマッピングによる炭素材料の結晶性評価(C0633)

非破壊で材料・結晶性の面内分布を可視化可能です

概要

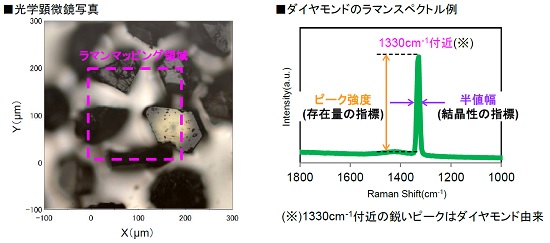

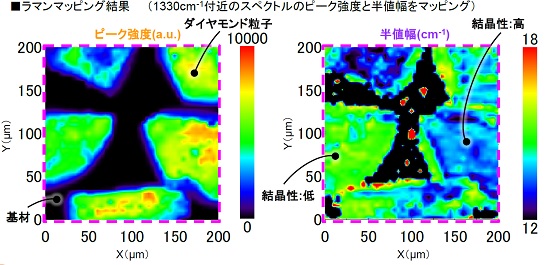

炭素材料は構造・結晶性によって異なる性質を有しており、工業部品や医療器具など様々な用途で使用されています。材料開発の指標として、材料の特性と結晶性を紐づけることは有効です。 本資料では、部品表面に塗布された炭素材料であるダイヤモンド粒子の面内分布(ピーク強度)および各ダイヤモンド粒子の結晶性(半値幅)をラマンマッピングにて評価した事例をご紹介いたします。ダイヤモンドは1330cm-1に鋭いピークが感度良く観測され、ラマンでの評価が有効です。

データ

ラマンマッピングによる炭素材料の結晶性評価 ラマンマッピングによる炭素材料の結晶性評価 ラマンマッピングによる炭素材料の結晶性評価

MST技術資料No.C0633
掲載日2021/01/28
測定法・加工法[Raman]ラマン分光法
製品分野電子部品
製造装置・部品
日用品
分析目的組成分布評価
構造評価
