FT-IRによるエポキシ樹脂の硬化度評価(C0561)
官能基の変化を捉えることでエポキシ樹脂の硬化度を評価可能です
概要
耐薬品性や電気絶縁性などに優れている樹脂は、様々な電子部品の絶縁体、コーティング剤、接着剤として利用されています。FT-IR（フーリエ変換赤外分光法）は、樹脂の硬化度等の不良原因を調査することが可能で、製品開発に有効です。
一例として、エポキシ樹脂の硬化度を評価した事例をご紹介します。
データ
|

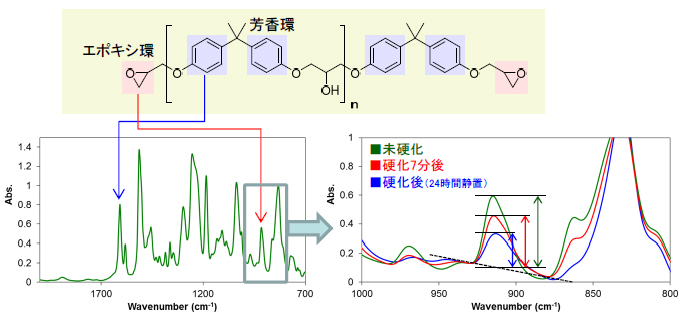

硬化反応はエポキシ環が開環することによ
り進みますが、芳香環は硬化反応に寄与
せず変化しません。
つまり、エポキシ環由来のピーク（914cm-1）
の強度は硬化と共に小さくなりますが、芳
香環由来のピーク（1607cm-1）の強度は変

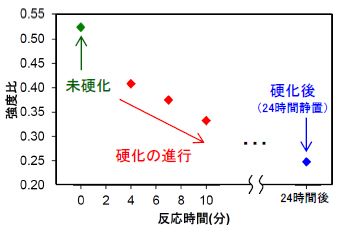

化しないため、2本のピークの強度比から
エポキシ樹脂の硬化度を評価することが可
能です。
|
|
ポリイミド樹脂、UV硬化樹脂の事例もございます。C0570、C0571もご覧ください。
C0570のポリイミド樹脂の分析事例はこちらからご覧ください。
C0571のUV硬化樹脂の分析事例はこちらからご覧ください。
| MST技術資料No. | C0561 |
|---|
| 掲載日 | 2021/07/09 |
|---|
| 測定法・加工法 | ［FT-IR］フーリエ変換赤外分光法
|
|---|
| 製品分野 | 電子部品
日用品
|
|---|
| 分析目的 | 化学結合状態評価
劣化調査・信頼性評価
|
|---|
