リチウムイオン二次電池におけるLiの結合状態別定量(C0389)

他元素の波形解析によるLiの結合状態別存在比

MST技術資料No.C0389
掲載日2015/08/06
測定法・加工法[XPS]X線光電子分光法
製品分野二次電池
分析目的化学結合状態評価

概要

リチウムイオン二次電池について、SEI層(固体電解質界面)は電池の寿命に大きく関わる要素であり、そこに含まれるLiの化学種を知ることは重要です。Li自身はケミカルシフトが小さく直接の評価が困難なため、結合相手元素(C,O,F,P)を波形解析で状態分離することにより、サイクル試験前後のLiの結合状態別存在比を算出しました。これにより、サイクル試験後では試験前に比べて、Li2CO3, Li-POxFyの存在比が増加することが判りました。

データ

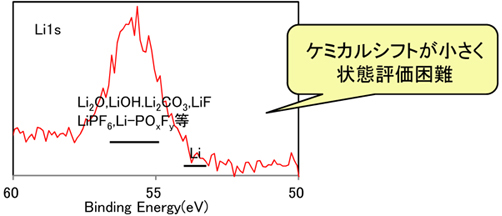

Liスペクトル

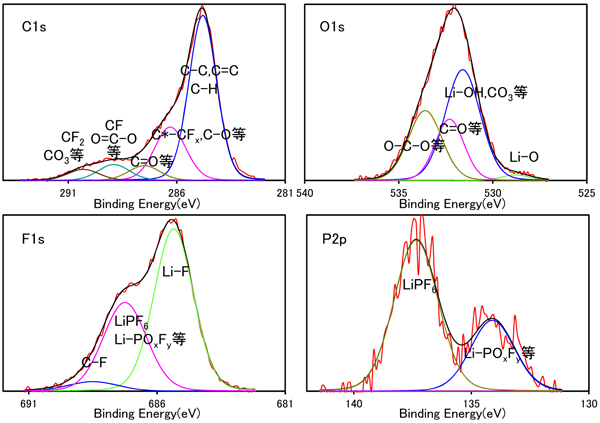

結合相手元素のC,O,F,Pを波形解析にて状態分離

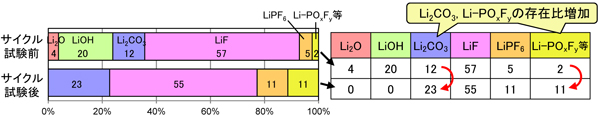

Li結合状態別存在比(%)
